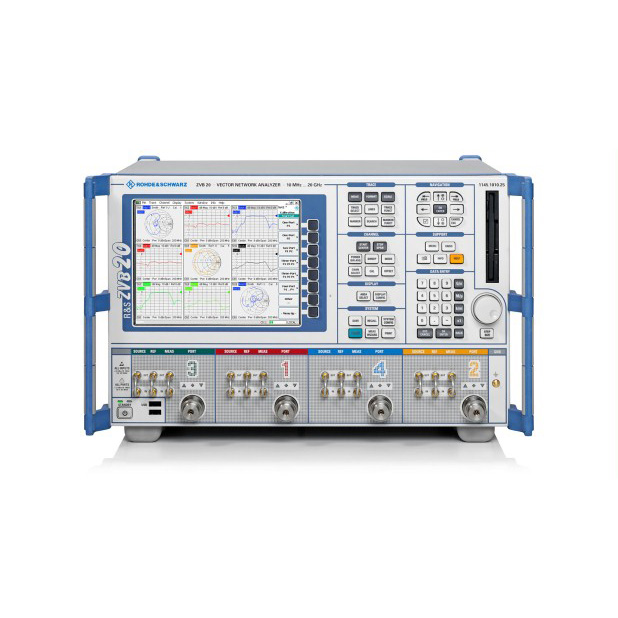

R&S®ZVB矢量网络分析仪

Item No.: R&S®ZVB(已停产,代替型号：ZNB)

R&S ZVB矢量网络分析仪适用于无源器件和有源器件的通用测量，它的频率范围有300KHz至8GHz和10 MHz 至20 GHz。R&S ZVB使矢量分析变得更加简单，特别是对于多端口器件和平衡器件的测量而言。由于它那全面的测量功能、出色的技术指标、快速的数据采集传输能力和强大的远程控制能力，使得R&S ZVB成为研发和生成的理想设备。该设备结构紧凑，重量小于20Kg，尺寸只有44 cm x 23 cm x 35 cm。

产品介绍
参数型号

结构紧凑，重量小于20Kg，尺寸只有44 cm x 23 cm x 35 cm。

崭新的多端口理念

◆ 仪器有2/3/4个端口

◆ 多端口处理能力

◆ 平衡测试能力

◆ 校准单元，频率高达24 GHz；

突出的指标

◆ 每条轨迹曲线20001点

◆ 动态范围优于123 dB

◆ 功率扫描范围50 dB

高速

◆ 测量时间：<4.5 ms （201点，频率扫描模式）

◆ 通道间切换时间：<1 ms

◆ 设置间切换时间：<10 ms

◆ 数据传输时间：<0.7 ms (201点，通过RSIB)

◆ 可以同步测量多于一个待测件

现代的用户界面

◆ 基于Windows系统、鼠标操作直观

◆ 热键、软键操作

◆ 大量的通道、轨迹数

◆ 并行设置管理

◆ 操作向导：例如平衡器件测量和校准

◆ 集成的嵌入/去嵌功能

连接

◆ 兼容传统的设计工具

◆ 轨迹数据在PC和R&S ZVB之间双向传输

◆ 通过GPIB和LAN口远程控制

◆ 数字I/O接口

◆ USB连接

R&S®ZVB矢量网络分析仪

Item No.: R&S®ZVB(已停产,代替型号：ZNB)

产品介绍
参数型号

结构紧凑，重量小于20Kg，尺寸只有44 cm x 23 cm x 35 cm。

崭新的多端口理念

◆ 仪器有2/3/4个端口

◆ 多端口处理能力

◆ 平衡测试能力

◆ 校准单元，频率高达24 GHz；

突出的指标

◆ 每条轨迹曲线20001点

◆ 动态范围优于123 dB

◆ 功率扫描范围50 dB

高速

◆ 测量时间：<4.5 ms （201点，频率扫描模式）

◆ 通道间切换时间：<1 ms

◆ 设置间切换时间：<10 ms

◆ 数据传输时间：<0.7 ms (201点，通过RSIB)

◆ 可以同步测量多于一个待测件

现代的用户界面

◆ 基于Windows系统、鼠标操作直观

◆ 热键、软键操作

◆ 大量的通道、轨迹数

◆ 并行设置管理

◆ 操作向导：例如平衡器件测量和校准

◆ 集成的嵌入/去嵌功能

连接

◆ 兼容传统的设计工具

◆ 轨迹数据在PC和R&S ZVB之间双向传输

◆ 通过GPIB和LAN口远程控制

◆ 数字I/O接口

◆ USB连接

RELATED PRODUCTS

easurement time per point	CW mode, at 500 kHz IF bandwidth	< 4.5 μs
Measurement time (including any data transfer time)	201 measurement points, measurement bandwidth 500 kHz, display off, ALC off, at 5 GHz, narrow span	< 4.5 ms
Data transfer time		data transfer simultaneous with measurement
Dynamic range	at 10 Hz IF bandwidth	> 120 dB
Inherent noise		< –110 dBm
Power sweep range1)		–40 dBm to +13 dBm
IF bandwidths		1 Hz to 500 kHz
Number of measurement points per trace		1 to 60 001
Platform
Number of test ports		2 or 4
Number of measurement and reference receivers		one measurement and one reference receiver per test port
Number of integrated generators		one generator per test port pair
Calibration techniques		TOSM, UOSM, TRL/LRL, TOM, TRM, TNA, automatic calibration unit
Operating system and internal PC		Windows XP
Operation		hardkeys/softkeys, keyboard and mouse, online help system, measurement and calibration wizard
Number of traces, diagrams, independent channels, setups that can be simultaneously loaded into RAM		> 1002), traces can be assigned to diagrams as required

easurement time per point	CW mode, at 500 kHz IF bandwidth	< 4.5 μs
Measurement time (including any data transfer time)	201 measurement points, measurement bandwidth 500 kHz, display off, ALC off, at 5 GHz, narrow span	< 4.5 ms
Data transfer time		data transfer simultaneous with measurement
Dynamic range	at 10 Hz IF bandwidth	> 120 dB
Inherent noise		< –110 dBm
Power sweep range1)		–40 dBm to +13 dBm
IF bandwidths		1 Hz to 500 kHz
Number of measurement points per trace		1 to 60 001
Platform
Number of test ports		2 or 4
Number of measurement and reference receivers		one measurement and one reference receiver per test port
Number of integrated generators		one generator per test port pair
Calibration techniques		TOSM, UOSM, TRL/LRL, TOM, TRM, TNA, automatic calibration unit
Operating system and internal PC		Windows XP
Operation		hardkeys/softkeys, keyboard and mouse, online help system, measurement and calibration wizard
Number of traces, diagrams, independent channels, setups that can be simultaneously loaded into RAM		> 1002), traces can be assigned to diagrams as required
