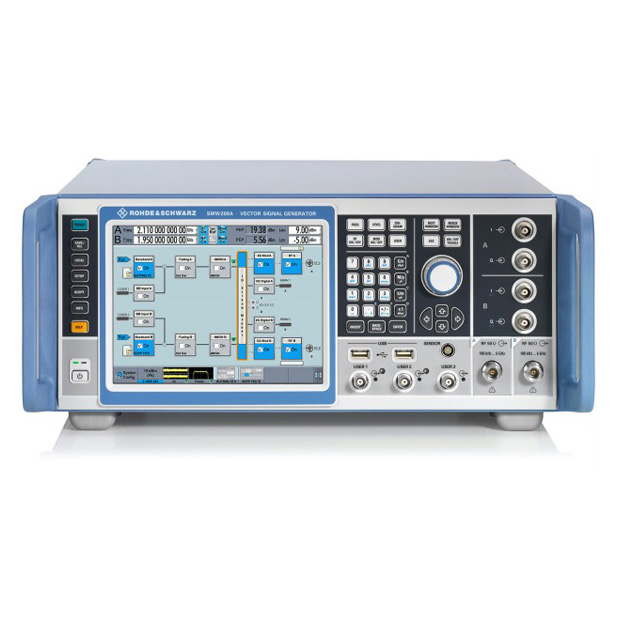

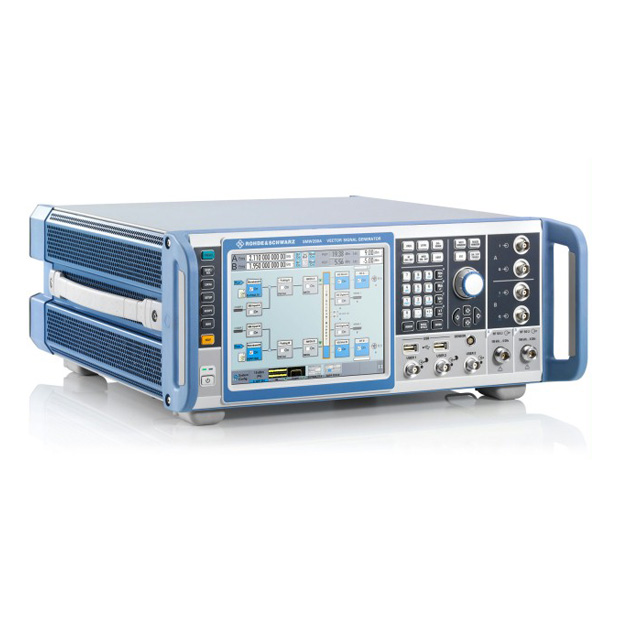

R&S®SMW200A 是为满足最苛刻应用而开发的矢量信号发生器。 由于具有优异的性能、灵活性和操作直观性，因此是生成高品质复杂数字调制信号的完美工具。

R&S®SMW200A 是开发新型宽带通信系统、3G 和 4G 基站验证或航空航天和国防领域需要的理想数字调制信号发生器。

内置基带发生器生成的最高 160MHz 带宽 的 I/Q 调制信号可满足第 4 代移动通信标准（例如，LTE-Advanced 和 IEEE 802.11ac），因此，R&S®SMW200A 的设计可满足未来需求。它的模块化可扩展结构，使用户能够优化发生器以适应具体的实际应用，以及根据需要升级信号发生器。

在不损害信号质量的情况下，可以添加第 2 条射频路径，以及最多 2 个基带模块和 4 个衰落模拟器模块。因此，R&S®SMW200A 可以创建先前需要多台仪器完成，甚至完全不能实现的信号场景。从可达 8x2 的 MIMO 到包括衰落的 LTE-Advanced 载波聚合，以前没有任何仪器能够提供如此高档的信号生成能力。

如果需要多于 2 条射频路径，可以外接 R&S®SGS100A 信号发生器。基于触摸屏的直观操作理念可为用户提供测量全景。无论多么复杂，都可快速提供所需结果。

满足您的所有需求

•  频率范围从 100 kHz 到 3 GHz, 6 GHz， 20 GHz，31.8 GHz 或 40 GHz
• 2 条射频路径的频率范围从 100 kHz 到 3 GHz, 6 GHz， 12.75GHz 或 20 GHz
• 通用配置：从单路径矢量信号发生器到多信道 MIMO 接收机测试仪
• 内置最多 8 个信号源和最多 16 个衰落模拟器模块，是 MIMO、MSR 或 LTE-Advanced 测试的理想工具。
• 模块化设计，可最佳适配具体应用

简化您的设置

• •可轻松生成复杂信号
• • 2个内置基带模块上最多配置 8 个基带发生器，带实时编码器和 ARB 任意波形发生器
• • 可实现内部多路数字基带信号叠加，各个数字基带信号之间可以实现数字频率和幅度偏移
• • 支持所有重要的数字标准，如 LTE、LTE-Advanced、3GPP FDD/HSPA/HSPA+、GSM/EDGE/ EDGE Evolution、TD-SCDMA、CDMA2000®/1xEV-DO、WLAN IEEE 802.11a/b/g/n/ac
• • 对于数字标准测试，不需要额外的 PC 软件
• • LTE 和 3GPP 测试，内置测试用例向导，可轻松进行 3GPP TS 25.141 或 3GPP TS 36.141基站一致性测试

将现实带进您的实验室

• • 具有最高 160MHz 带宽的内置衰落模拟器
• • 预设各种通讯标准规范中定义的所有重要衰落场景
• • 最多可安装 4 个衰落模块，提供多达 16 个“逻辑”衰落模拟器
• • 使用一台仪器，即可执行所有关键 MIMO 衰落场景，诸如 2x2、3x3、4x4 和 8x2
• • 支持复杂应用，如双载波 HSDPA、LTE 载波聚合和多用户 LTE
• • 可连接 R&S®SGS100A 信号发生器模块，提供最多 4 条射频路径
• • 提供相位相干选件，例如用于波束成形的应用

提高您的设备性能

• • 杰出的信号质量，适合高精度频谱和调制测量
• • 具有最高 2GHz 射频调制带宽的 I/Q 调制器
• • 内部基带信号发生器可产生最高 160 MHz带宽的 I/Q 调制信号（射频）
• • 优异的调制质量， 例如发射160 MHz 宽带WLAN IEEE 802.11ac 信号时，EVM 为-49 dB（测量值）
• • 高性能脉冲调制，开/关比 >80 dB，上升/下降时间 <10 ns 80 db，上升下降时间 <10 ns > >>
• • 杰出的频谱纯度（1 GHz，20 kHz 偏移时：SSB 相位噪声 – 139 dBc （典型值））

加速您的开发进程

• • 直观的操作和智能化的帮助功能将助推成功
• • 框图作为按键操作，可直观显示信号流
• • 自适应图形化用户界面，可概览简单和复杂场景
• • 在信号流中每一点均进行图形信号监测
• • 带全部用户文档的上下文相关联机帮助系统
• • 通过人工操作步骤生成可执行远程控制代码的 SCPI 宏录制器和代码发生器（适用于 MATLAB®，CVI 等）

与您的需要一起成长

• • 根据客户需求定制仪器，几乎适应各种应用
• • 先进的插件系统，更新基带模块不需要重新校准仪器
• • 可通过密钥随时升级软件，简单、快速
• • 固件更新功能，始终保持最新技术
