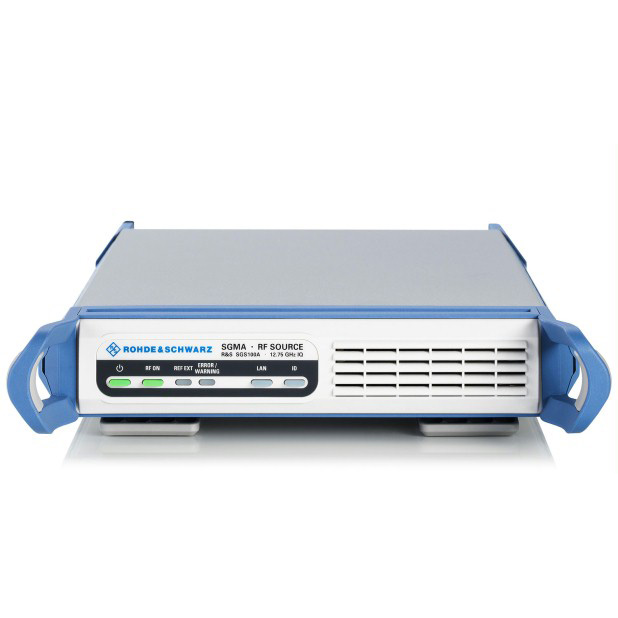

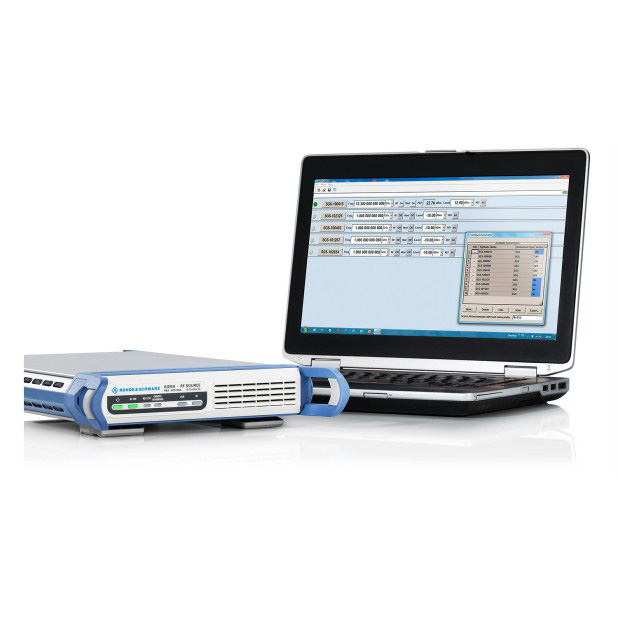

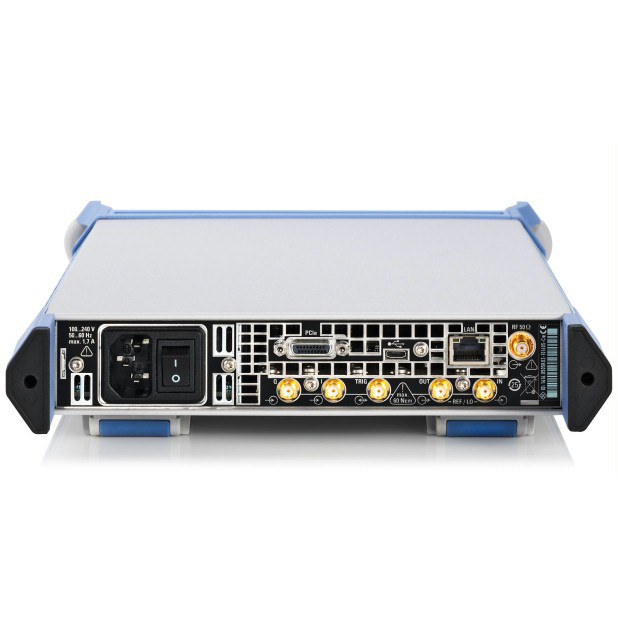

SGS100A SGMA射频源

Item No.: R&S®SGS100A

主要特点

市面上尺寸最小的全集成式矢量信号发生器，采用节省空间的设计，方便系统集成
通过 PCIe 接口快速设置频率及电平（设置时间典型值为 280 μs），可实现高吞吐量
紧凑型设计，具有卓越的射频性能
最大输出电平典型值为 +22 dBm，可补偿装置中的损耗
支持 CW 和 I/Q 模式的闭环 ALC，实现最佳的电平可重复性
最高 12.75 GHz 的高输出频率，实现广泛的适用性
无磨损的电子衰减器，实现高度可靠性
低初始成本以及低拥有成本，具有成本效益

产品介绍
参数型号

R&S®SGS100A是为满足自动化测试系统需求而设计的射频源，该仪器可以作为一个连续波源或具有完整I/Q调制功能的矢量信号发生器使用。作为矢量信号发生器使用时，输出频率可达12.75GHz，可覆盖基本的数字信号。可以用来当作能灵活配置的本振，也可以根据移动通信标准来做干扰测试。

主要特点

• 市面上尺寸最小的综合性矢量信号发生器，为系统节省空间

• 得益于非常短的频率和电平设置时间（PCIe总线典型值为280 μs），因而具备很高的测试速度

• 卓越的射频性能

• 最大输出功率+22 dBm可以补偿固有损耗

• 闭环自动功率控制使连续波和I/Q模式均具有极佳的可重复性

• 高达12.75GHz输出频率使其具有广泛的适用性

• 高可靠性的无磨损电子式衰减器

• 仪器成本和维护成本都比较低

专注于ATE信号源

• 市面上尺寸最小的综合性矢量信号发生器，只有1HU，½ 19"，节省测试系统空间。

• 通过PCIe总线具有极快的设置时间和高的数据吞吐量

通过PCIs总线测量的10000个频率设置时间的柱状图，典型设置：AUTO

• 最大输出功率+22 dBm（加R&S®SGS-B26电子式步进衰减器选件）可以补偿固有损耗

加R&S®SGS-B26电子式步进衰减器选件的最大可用连续波输出功率测量（测量值）典型设置：AUTO

• 可选的无磨损电子式衰减器频率可达12.75GHz

小封装、高性能

• 高电平线性度和可重复性利于持续测试

振幅为10.55dB的3GPP TM1/64信号的电平线性度；不同的颜色代表不同的射频频率（测量值）。

• 低SSB相位噪声，典型值：-130dBc（20 kHz载波偏置，f = 1 GHz, 1 Hz测量带宽）

加R&S®SGS-B1 内部OCXO选件的SSB相位噪声（测量值）

• 可选择的高稳参考振荡器可以很容易的满足测试系统标准

最低的成本投入

• 极低的仪器成本

• 简单的标准化设计节省维修时间，减少测试系统的不正常工作时间

• 长的校准间隔周期利于减少维护成本

Specifications

Frequency
Frequency range	with the R&S®SGS-B106 option	1 MHz to 6 GHz
	with the R&S®SGS-B106 and R&S®SGS-B112 options	1 MHz to 12.75 GHz
	with the R&S®SGS-B106V option	80 MHz to 6 GHz (I/Q mode) 1 MHz to 6 GHz (CW mode)
	with the R&S®SGS-B106V and R&S®SGS-B112V options	80 MHz to 12.75 GHz (I/Q mode) 1 MHz to 12.75 GHz (CW mode)
Setting time	with PCIe remote control	< 500 μs
Input frequency for external reference		10 MHz, 100 MHz, 1000 MHz
Level
Specified level range		–10 dBm to +15 dBm (PEP) 1)
	with the R&S®SGS-B26 option	–120 dBm to +15 dBm (PEP) 1)
Level error	Setting Characteristic: AUTO; temperature range from +18 °C to +33 °C
	1 MHz ≤ f ≤ 3 GHz	< 0.5 dB
	3 GHz < f ≤ 12.75 GHz	< 0.9 dB
Output impedance VSWR in 50 Ω system	in full frequency range, Setting Characteristic: AUTO	< 2.0
	in full frequency range, with the R&S®SGS-B26 option	< 1.8
Setting time	with PCIe remote control, Setting Characteristic: AUTO	< 500 μs
Spectral purity
Harmonics	level ≤ 8 dBm, CW, I/Q wideband OFF	< –30 dBc
Nonharmonics	level > –10 dBm 2), offset > 10 kHz from carrier, f ≤ 1.5 GHz	< –76 dBc
Subharmonics	level > –10 dBm 2), f ≤ 3 GHz	< –76 dBc
Wideband noise	1 MHz ≤ f ≤ 6 GHz and 10 MHz carrier offset, 6 GHz < f ≤ 12.75 GHz and 30 MHz carrier offset, AUTO mode, level > 5 dBm, 1 Hz measurement bandwidth, CW	< –145 dBc
SSB phase noise	20 kHz carrier offset, 1 Hz measurement bandwidth
	f = 1 GHz	< –126 dBc, –130 dBc (typ.)
	f = 10 GHz	< –106 dBc, –110 dBc (typ.)
I/Q modulation
I/Q modulator bandwidth (RF)	100 MHz < f ≤ 2.5 GHz, I/Q wideband	40 % of carrier frequency
	2.5 GHz < f ≤ 6 GHz, I/Q wideband	1 GHz
Error vector	measured with 16QAM, filter root cosine α = 0.5, 10 kHz symbol rate
	f > 80 MHz, RMS	< (0.4 % + 0.2 % × f/GHz)
ACLR	WCDMA 3GPP FDD, TM 1/64	> 67 dB, 69.5 dB (meas.)
Baseband bypass mode
Frequency range		1 MHz ≤ f ≤ 80 MHz
Specified level range		–5 dBm to +15 dBm
	with the R&S®SGS-B26 option	–120 dBm to +15 dBm
Remote control	using Rohde & Schwarzinstrument driver	PCIe (single lane)
	using SCPI 1999.5 or compatible command sets	Ethernet (TCP/IP) 10/100/1000BaseT
	using SCPI 1999.5 or compatible command sets	USB 2.0
General data
Power consumption		70 W (meas.)
Dimensions	W × H × D	250 mm × 52.5 mm × 401 mm (9.84 in × 2.07 in × 15.79 in) 1 HU, ½ 19" rack width
Weight	when fully equipped	4.0 kg (8.82 lb)

1) PEP = peak envelope power.
2) > 0 dBm for instruments without the R&S®SGS-B26 electronic step attenuator.
