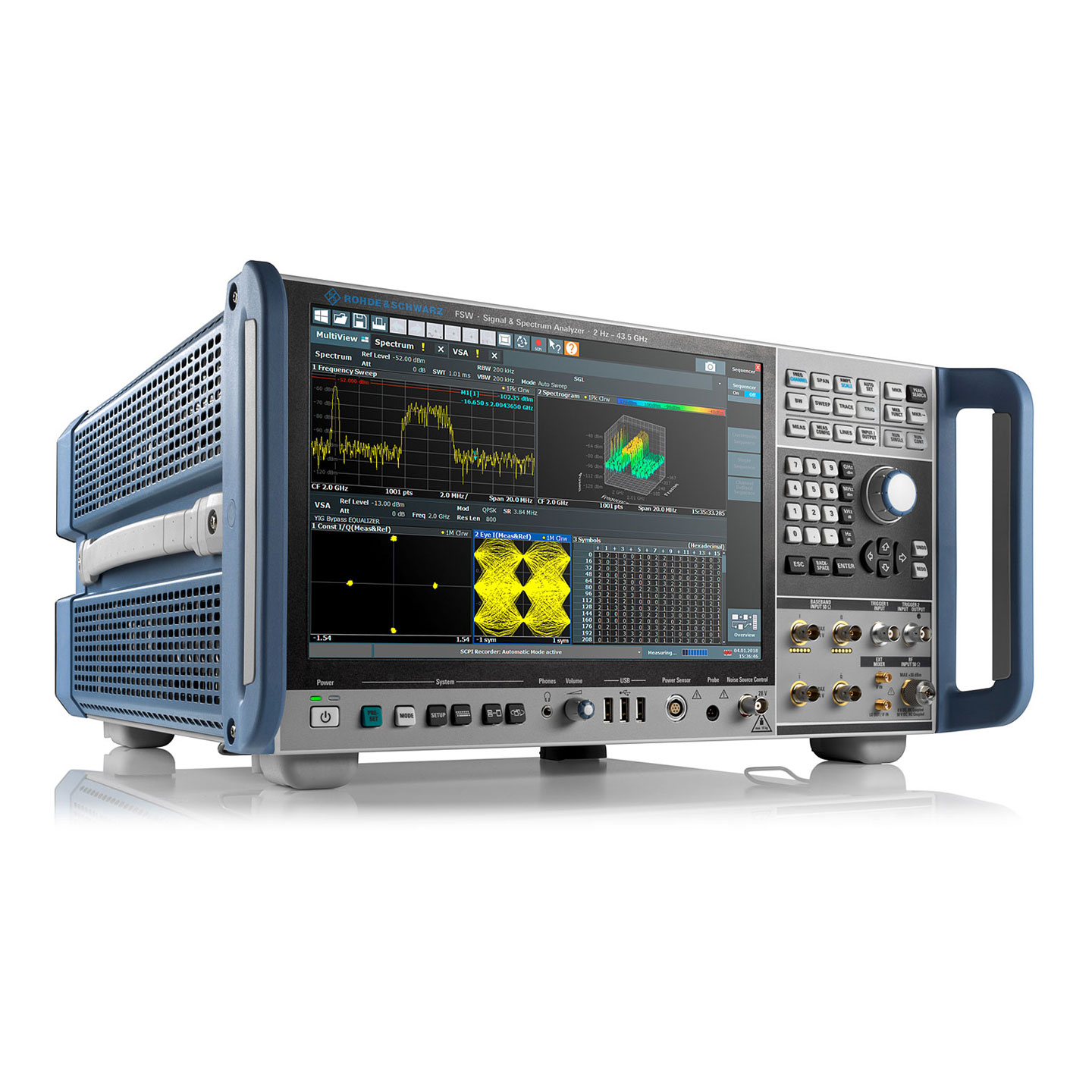

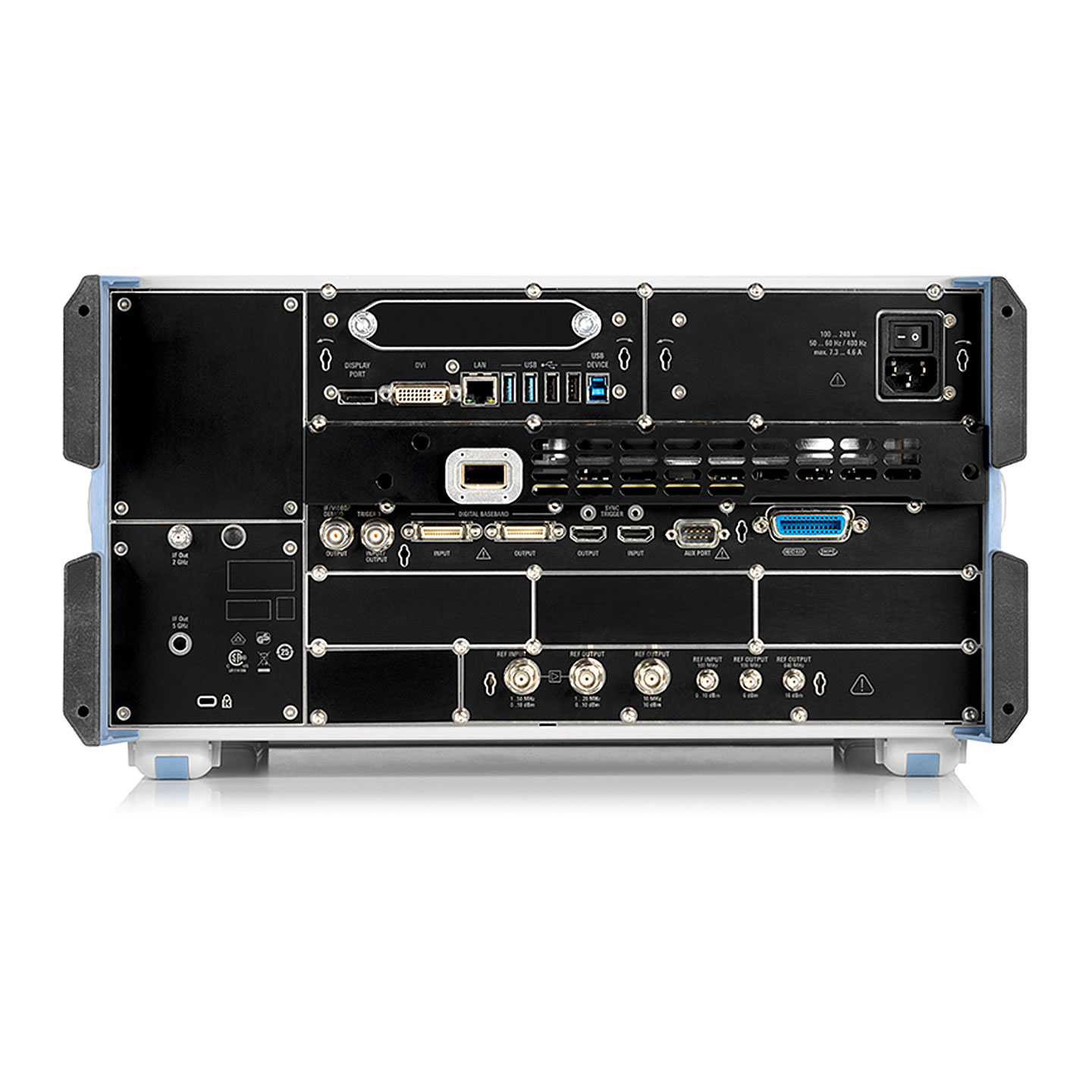

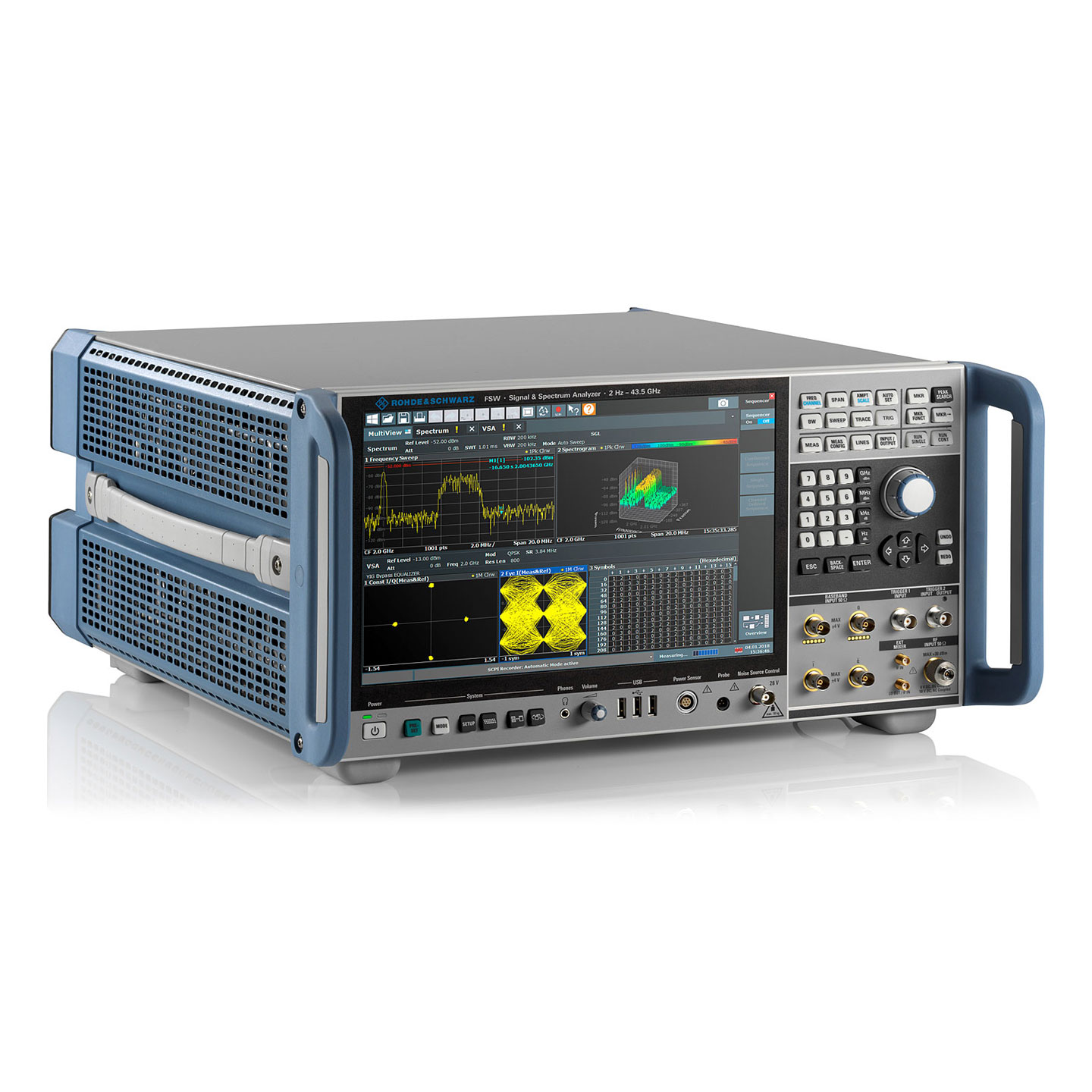

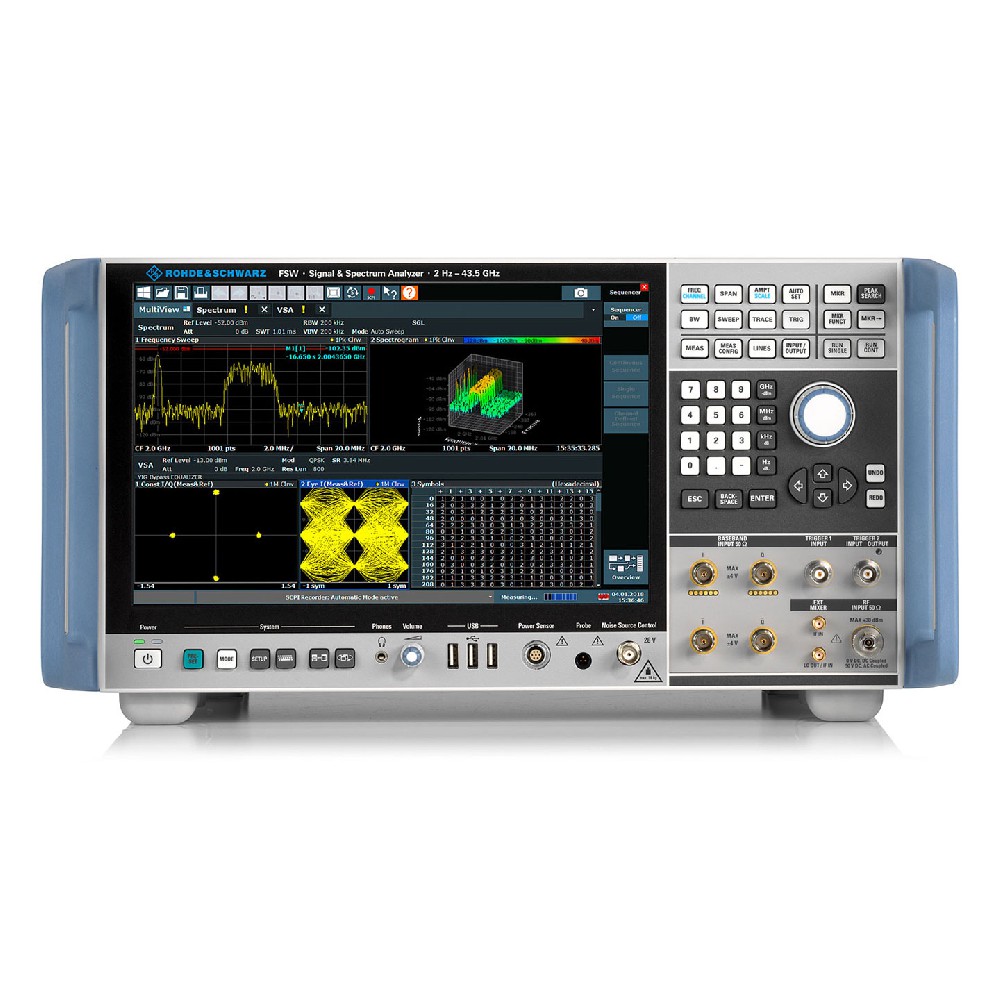

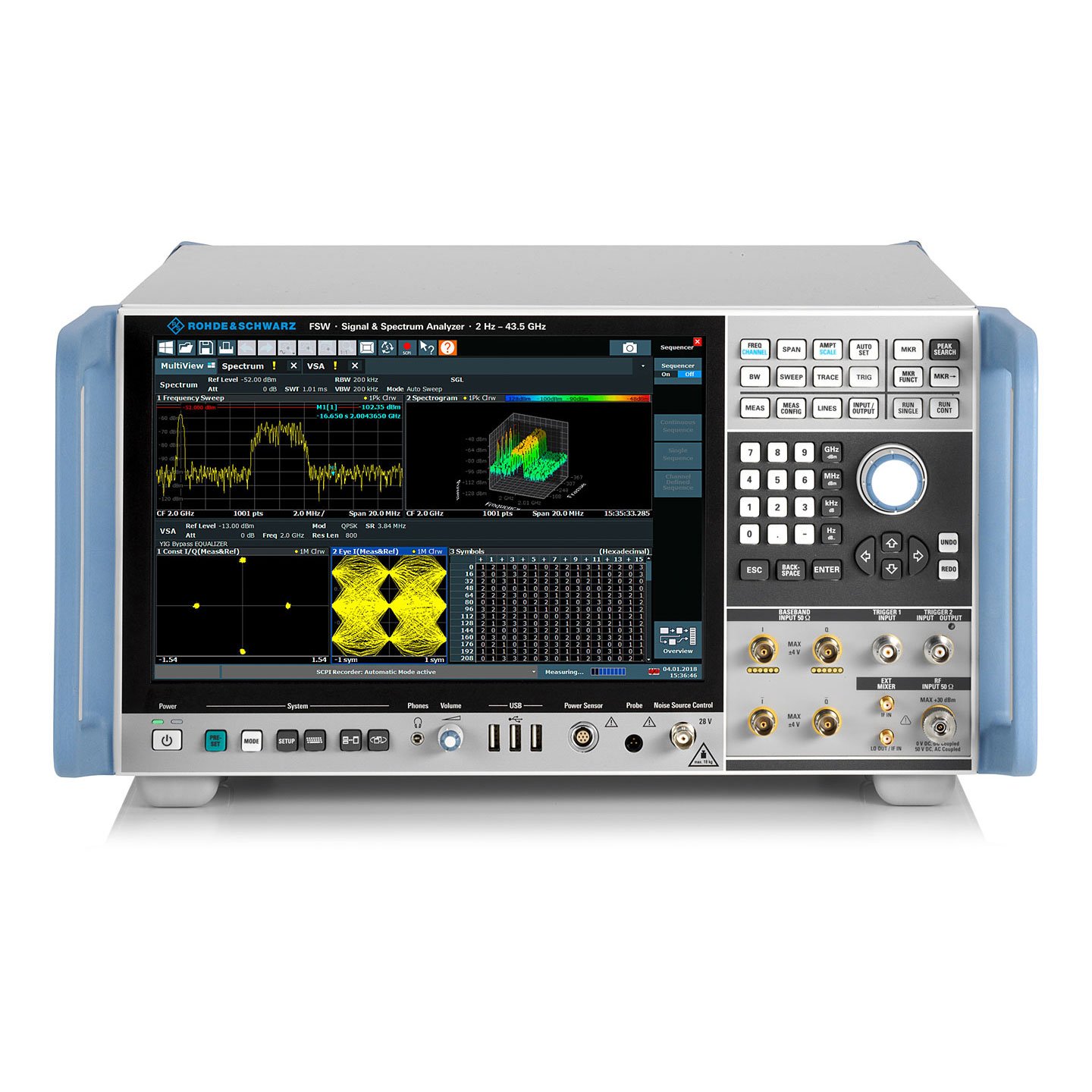

FSW 频谱与信号分析仪

Item No.: R&S®FSW

主要特点

市面上具备出色相位噪声和灵敏度的产品
8.3 GHz 内部分析带宽
800 MHz 实时分析带宽
SCPI 记录器简化代码生成
全新扁平化 Windows 10 设计和多点触控手势支持

产品介绍
参数型号

全新高性能R&S®FSW信号与频谱分析仪满足客户高性能需求，提供低相位噪声，宽分析带宽和直观性操作，使得测试工作快速简单。

主要特点

• 频率范围覆盖从2 Hz 至 8/13.6/26.5/43.5/50/67/85 GHz （加外部谐波混频器可扩展至110GHz）

• 相位噪声低至-137dBc/Hz@1GHz,10kHz频偏

• WCDMA 邻信道功率比测试-88dB动态范围(噪声消除功能打开)

• 最高2GHz分析带宽

• 8 GHz范围内低至0.4dB总测量不确定度

• 高分辨率的12.1寸触摸屏方便操作

• 支持多任务并行测量及显示

型号

型号	订货号
R&S®FSW 频谱与信号分析仪，2Hz到8GHz	1312.8000K08
R&S®FSW 频谱与信号分析仪，2Hz到13.6GHz	1312.8000K13
R&S®FSW 频谱与信号分析仪，2Hz到26.5GHz	1312.8000K26
R&S®FSW 频谱与信号分析仪，2Hz到43.5GHz	1312.8000K43
R&S®FSW 频谱与信号分析仪，2Hz到50GHz	1312.8000K50
R&S®FSW 频谱与信号分析仪，2Hz到67GHz	1312.8000K67

射频性能满足苛刻需求

• 无与伦比的相位噪声 – 是雷达和通信应用振荡器测试的理想工具

振荡器，频率合成器和发射机系统的研发人员将从R&S®FSW突出的相位噪声测量动态范围性能中获益。在偏离载波中心频率10kHz位置，R&S®FSW相位噪声在1GHz中心频率处可达到-137dBc（1Hz），而在10GHz中心频率处可达到-128dBc（1Hz）。偏离载波中心频率100kHz位置，相位噪声在相同中心频率处分别为-110dBc（1Hz）和-90dBc（1Hz）. 在相位噪声性能上R&S®FSW超越前一代分析仪多达10dB。

FSW 频谱与信号分析仪

Item No.: R&S®FSW

主要特点

市面上具备出色相位噪声和灵敏度的产品
8.3 GHz 内部分析带宽
800 MHz 实时分析带宽
SCPI 记录器简化代码生成
全新扁平化 Windows 10 设计和多点触控手势支持

产品介绍
参数型号

全新高性能R&S®FSW信号与频谱分析仪满足客户高性能需求，提供低相位噪声，宽分析带宽和直观性操作，使得测试工作快速简单。

主要特点

• 频率范围覆盖从2 Hz 至 8/13.6/26.5/43.5/50/67/85 GHz （加外部谐波混频器可扩展至110GHz）

• 相位噪声低至-137dBc/Hz@1GHz,10kHz频偏

• WCDMA 邻信道功率比测试-88dB动态范围(噪声消除功能打开)

• 最高2GHz分析带宽

• 8 GHz范围内低至0.4dB总测量不确定度

• 高分辨率的12.1寸触摸屏方便操作

• 支持多任务并行测量及显示

型号

型号	订货号
R&S®FSW 频谱与信号分析仪，2Hz到8GHz	1312.8000K08
R&S®FSW 频谱与信号分析仪，2Hz到13.6GHz	1312.8000K13
R&S®FSW 频谱与信号分析仪，2Hz到26.5GHz	1312.8000K26
R&S®FSW 频谱与信号分析仪，2Hz到43.5GHz	1312.8000K43
R&S®FSW 频谱与信号分析仪，2Hz到50GHz	1312.8000K50
R&S®FSW 频谱与信号分析仪，2Hz到67GHz	1312.8000K67

射频性能满足苛刻需求

• 无与伦比的相位噪声 – 是雷达和通信应用振荡器测试的理想工具

RELATED PRODUCTS

Frequency
Frequency range	R&S®FSW8	2 Hz to 8 GHz
	R&S®FSW13	2 Hz to 13.6 GHz
	R&S®FSW26	2 Hz to 26.5 GHz
	R&S®FSW43	2 Hz to 43.5 GHz
	R&S®FSW50	2 Hz to 50 GHz
	R&S®FSW67	2 Hz to 67 GHz
	R&S®FSW85	2 Hz to 85 GHz
Aging of frequency reference		1 × 10–7/year
	with R&S®FSW-B4 option	3 × 10–8/year
Bandwidths
Resolution bandwidths	standard filter	1 Hz to 10 MHz, 80 MHz (with R&S®FSW-B8 option)
	RRC filter	18 kHz (NADC), 24.3 kHz (TETRA), 3.84 MHz (3GPP)
	channel filter	100 Hz to 5 MHz
	video filter	1 Hz to 10 MHz
I/Q demodulation bandwidth		10 MHz
	with R&S®FSW-B28 option	28 MHz
	with R&S®FSW-B40 option	40 MHz
	with R&S®FSW-B80 option	80 MHz
	with R&S®FSW-B160 option	160 MHz
	with R&S®FSW-B320 option	320 MHz
	with R&S®FSW-B500 option	500 MHz
	with R&S®FSW-B2000 option	2 GHz
Displayed average noise level (DANL)
	2 GHz	–156 dBm (1 Hz) (typ.)
	with R&S®FSW-B13 option	–159 dBm (1 Hz) (typ.)
	8 GHz	–156 dBm (1 Hz) (typ.)
	20 GHz	–150 dBm (1 Hz) (typ.)
	40 GHz	–144 dBm (1 Hz) (typ.)
	80 GHz	–126 dBm (1 Hz) (typ.)
DANL with preamplifier (R&S®FSW-B24 option)	8 GHz	–169 dBm (1 Hz) (typ.)
	20 GHz	–166 dBm (1 Hz) (typ.)
	40 GHz	–165 dBm (1 Hz) (typ.)
DANL with noise cancellation, preamplifier off, 2 GHz		–169 dBm (1 Hz) (typ.)
Intermodulation
Third-order intercept (TOI)	f < 1 GHz	+30 dBm (typ.)
	f < 3 GHz	+25 dBm (typ.)
	8 GHz to 26 GHz	+17 dBm (typ.)
	13.6 GHz to 40 GHz	+15 dBm (typ.)
WCDMA ACLR dynamic range	with noise cancellation	88 dB
Phase noise
10 kHz offset from carrier	500 MHz carrier	–140 dBc (1 Hz) (typ.)
	1 GHz carrier	–137 dBc (1 Hz) (typ.)
	10 GHz carrier	–128 dBc (1 Hz) (typ.)
Total measurement uncertainty	8 GHz	< 0.4 dB

Frequency
Frequency range	R&S®FSW8	2 Hz to 8 GHz
	R&S®FSW13	2 Hz to 13.6 GHz
	R&S®FSW26	2 Hz to 26.5 GHz
	R&S®FSW43	2 Hz to 43.5 GHz
	R&S®FSW50	2 Hz to 50 GHz
	R&S®FSW67	2 Hz to 67 GHz
	R&S®FSW85	2 Hz to 85 GHz
Aging of frequency reference		1 × 10–7/year
	with R&S®FSW-B4 option	3 × 10–8/year
Bandwidths
Resolution bandwidths	standard filter	1 Hz to 10 MHz, 80 MHz (with R&S®FSW-B8 option)
	RRC filter	18 kHz (NADC), 24.3 kHz (TETRA), 3.84 MHz (3GPP)
	channel filter	100 Hz to 5 MHz
	video filter	1 Hz to 10 MHz
I/Q demodulation bandwidth		10 MHz
	with R&S®FSW-B28 option	28 MHz
	with R&S®FSW-B40 option	40 MHz
	with R&S®FSW-B80 option	80 MHz
	with R&S®FSW-B160 option	160 MHz
	with R&S®FSW-B320 option	320 MHz
	with R&S®FSW-B500 option	500 MHz
	with R&S®FSW-B2000 option	2 GHz
Displayed average noise level (DANL)
	2 GHz	–156 dBm (1 Hz) (typ.)
	with R&S®FSW-B13 option	–159 dBm (1 Hz) (typ.)
	8 GHz	–156 dBm (1 Hz) (typ.)
	20 GHz	–150 dBm (1 Hz) (typ.)
	40 GHz	–144 dBm (1 Hz) (typ.)
	80 GHz	–126 dBm (1 Hz) (typ.)
DANL with preamplifier (R&S®FSW-B24 option)	8 GHz	–169 dBm (1 Hz) (typ.)
	20 GHz	–166 dBm (1 Hz) (typ.)
	40 GHz	–165 dBm (1 Hz) (typ.)
DANL with noise cancellation, preamplifier off, 2 GHz		–169 dBm (1 Hz) (typ.)
Intermodulation
Third-order intercept (TOI)	f < 1 GHz	+30 dBm (typ.)
	f < 3 GHz	+25 dBm (typ.)
	8 GHz to 26 GHz	+17 dBm (typ.)
	13.6 GHz to 40 GHz	+15 dBm (typ.)
WCDMA ACLR dynamic range	with noise cancellation	88 dB
Phase noise
10 kHz offset from carrier	500 MHz carrier	–140 dBc (1 Hz) (typ.)
	1 GHz carrier	–137 dBc (1 Hz) (typ.)
	10 GHz carrier	–128 dBc (1 Hz) (typ.)
Total measurement uncertainty	8 GHz	< 0.4 dB
