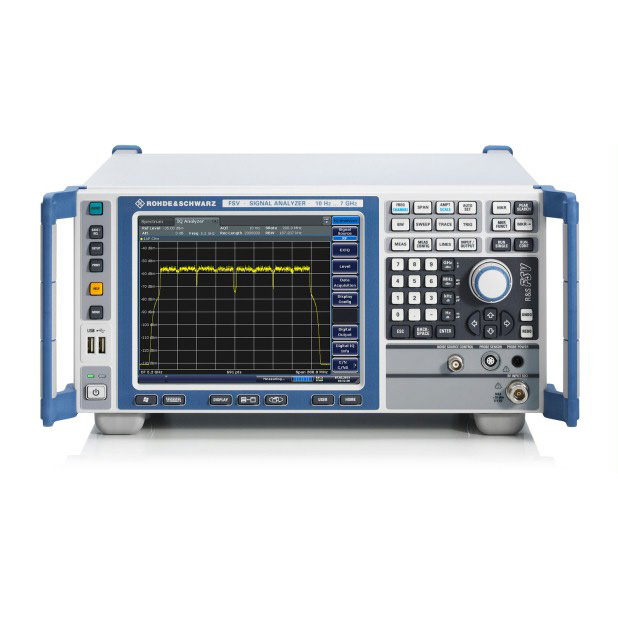

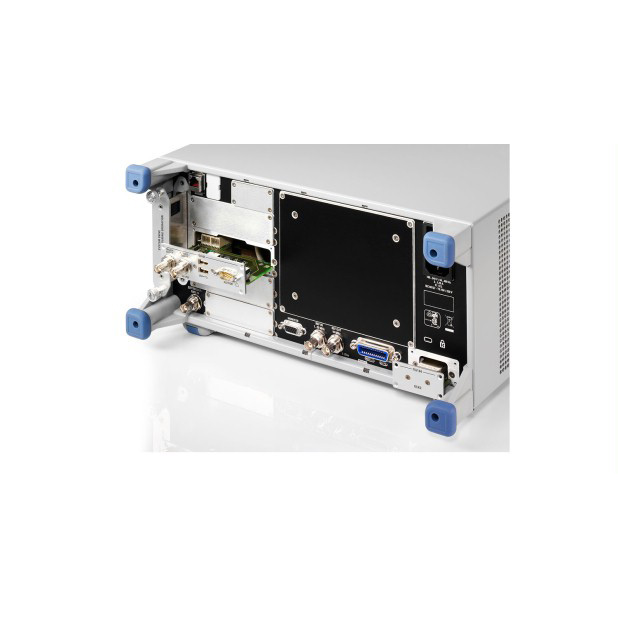

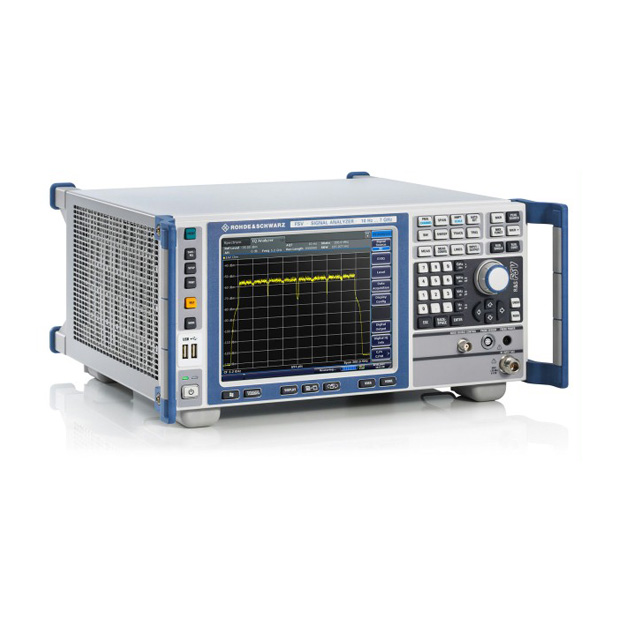

R&S®FSV 信号分析仪

Item No.: R&S®FSV

主要特征

频率范围最高为 4/7/13.6/30/40 GHz
最高 160 MHz 信号分析带宽
基于触摸屏的用户界面，操作便捷直观
0.4 dB 电平测量不确定度（最高 7 GHz）
在 10 kHz 频率偏移条件下，相位噪声为 –110 dBc (1 Hz)
+15 dBm 三阶互调截取点 (TOI)
1 Hz 带宽的显示平均噪声电平 (DANL)：1 GHz 载波频率时为 –155 dBm，30 GHz 载波频率时为 –147 dBm；带 R&S®FSV-B24 前置放大器：30 GHz 载波频率时为 –162 dBm
涵盖相位噪声、噪声系数、矢量信号分析、模拟解调和 EMI 诊断的通用测量应用
支持 LTE（包括 LTE-Advanced）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、TD-SCDMA、GSM/EDGE、CDMA2000®/1xEV-DO 和 Bluetooth® 的无线测量应用
在使用谐波混频器的情况下，频率最高达 500 GHz
使用可移动固态驱动器或硬盘驱动器，以确保测试数据的机密性

产品介绍
参数型号

主要特点：

• 频率范围高达 3.6 GHz、7 GHz、13.6 GHz、30 GHz 或 40 GHz

• 40 MHz 分析带宽

• 7 GHz 以下电平测量不确定度仅有 0.4 dB
• 可适用于 GSM/EDGE（包含 EDGE Evolution）、WCDMA/HSPA+、LTE、WiMAX™、WLAN、CDMA2000®、1xEV-DO 的测量应用及矢量信号分析
• 选件轻松现场升级

• 10 kHz 频率偏离下相位噪声为 –110 dBc (1 Hz)

• 三阶截止点为 +15 dBm（TOI）
• 1 Hz带宽时的平均显示噪声电平 (DANL) 为：–155 dBm，1 GHz 时；–147 dBm，30 GHz 时；带 R&S®FSV-B24预放：–162dBm，30 GHz 时。

• 硬盘可以拆卸，以确保数据安全。

• 利用 R&S®FSV30 或 R&S®FSV40、R&S®FSV-B21 选件和R&S®FS-Z60/-Z75/-Z90/-Z110 谐波混频器可使频率范围扩大到110 GHz

型号	订货号
R&S®FSV3 信号分析仪 10Hz到3.6GHz	1307.9002K03
R&S®FSV7 信号分析仪 10Hz到7GHz	1307.9002K07
R&S®FSV13 信号分析仪 10Hz到13.6GHz	1307.9002K13
R&S®FSV30 信号分析仪 10Hz到30GHz	1307.9002K30
R&S®FSV40 信号分析仪 10Hz到40GHz 最大带宽10MHz	1307.9002K39
R&S®FSV40 信号分析仪 10Hz到40GHz	1307.9002K40

• 操作简单直接（触摸屏、热键）
R&S®FSV 是一款速度最快、功能最丰富的信号和频谱分析仪，专门为从事射频系统开发、生产、安装、服务的注重性能和成本节约的用户而打造。在研发领域，R&S®FSV 以其出色的射频特性、同类型产品无可比拟的 40 MHz 信号分析带宽、多而全的模拟调制法分析包及无线宽带通讯标准而无可比拟。R&S®FSV 的速度比同类型信号和频谱分析仪快五倍，并提供经过优化的测量程序，使测量速度和数据流量大为提高。从而在生产领域占据绝对优势。R&S®FSV 配备操作简单的触摸屏、外形小巧、重量轻、可直接支持功率探头，是安装和维修工作的最佳选择。

特色

为现今和未来的各种标准要求做好准备

• 全数字化后台，确保测量的高度准确性和卓越的可重复性

• 40 MHz 信号分析带宽，在同类型产品中最高。适合所有 WiMAX™ 配置文件和 WLAN IEEE802.11n。

• 同类型产品中 I/Q 存储深度最大，可记录长信号序列。

测试成本低，产量高，提高生产效率

• 速度比其他信号和频谱分析仪快五倍

• 为生产领域定制测试程序

• 高效率远程操作

多种适合在实验室使用的功能和性能

• 作为一款中档分析仪而言射频性能非常出色

• 在 7 GHz 以下电平测量准确度无可超越

• 具备数字通讯系统分析所需的功率测量功能

• 丰富的标记和迹线功能

• 标量网络分析：便于进行频率响应、带宽、增益测量

操作简单而直接

• 触摸屏操作

• 提供快速访问所有重要功能的热键

向下一代信号分析无缝过渡

• 远程控制功能兼容 R&S®FSP 和 R&S®FSU，为过渡到下一代信号分析应用做好准备

• 功能兼容罗德与施瓦茨已有的信号和频谱分析仪产品，可在短时间内学会使用。

生命周期内使用成本非常低

• 可利用选件进行现场升级

• 可根据应用需求进行扩展

• 免费固件更新，永不落伍

R&S®FSV 信号分析仪

Item No.: R&S®FSV

主要特征

频率范围最高为 4/7/13.6/30/40 GHz
最高 160 MHz 信号分析带宽
基于触摸屏的用户界面，操作便捷直观
0.4 dB 电平测量不确定度（最高 7 GHz）
在 10 kHz 频率偏移条件下，相位噪声为 –110 dBc (1 Hz)
+15 dBm 三阶互调截取点 (TOI)
1 Hz 带宽的显示平均噪声电平 (DANL)：1 GHz 载波频率时为 –155 dBm，30 GHz 载波频率时为 –147 dBm；带 R&S®FSV-B24 前置放大器：30 GHz 载波频率时为 –162 dBm
涵盖相位噪声、噪声系数、矢量信号分析、模拟解调和 EMI 诊断的通用测量应用
支持 LTE（包括 LTE-Advanced）、WLAN（包括 IEEE 802.11ac）、WCDMA/HSPA+、TD-SCDMA、GSM/EDGE、CDMA2000®/1xEV-DO 和 Bluetooth® 的无线测量应用
在使用谐波混频器的情况下，频率最高达 500 GHz
使用可移动固态驱动器或硬盘驱动器，以确保测试数据的机密性

产品介绍
参数型号

主要特点：

• 频率范围高达 3.6 GHz、7 GHz、13.6 GHz、30 GHz 或 40 GHz

• 40 MHz 分析带宽

• 10 kHz 频率偏离下相位噪声为 –110 dBc (1 Hz)

• 三阶截止点为 +15 dBm（TOI）
• 1 Hz带宽时的平均显示噪声电平 (DANL) 为：–155 dBm，1 GHz 时；–147 dBm，30 GHz 时；带 R&S®FSV-B24预放：–162dBm，30 GHz 时。

• 硬盘可以拆卸，以确保数据安全。

• 利用 R&S®FSV30 或 R&S®FSV40、R&S®FSV-B21 选件和R&S®FS-Z60/-Z75/-Z90/-Z110 谐波混频器可使频率范围扩大到110 GHz

型号	订货号
R&S®FSV3 信号分析仪 10Hz到3.6GHz	1307.9002K03
R&S®FSV7 信号分析仪 10Hz到7GHz	1307.9002K07
R&S®FSV13 信号分析仪 10Hz到13.6GHz	1307.9002K13
R&S®FSV30 信号分析仪 10Hz到30GHz	1307.9002K30
R&S®FSV40 信号分析仪 10Hz到40GHz 最大带宽10MHz	1307.9002K39
R&S®FSV40 信号分析仪 10Hz到40GHz	1307.9002K40

特色

为现今和未来的各种标准要求做好准备

• 全数字化后台，确保测量的高度准确性和卓越的可重复性

• 40 MHz 信号分析带宽，在同类型产品中最高。适合所有 WiMAX™ 配置文件和 WLAN IEEE802.11n。

• 同类型产品中 I/Q 存储深度最大，可记录长信号序列。

测试成本低，产量高，提高生产效率

• 速度比其他信号和频谱分析仪快五倍

• 为生产领域定制测试程序

• 高效率远程操作

多种适合在实验室使用的功能和性能

• 作为一款中档分析仪而言射频性能非常出色

• 在 7 GHz 以下电平测量准确度无可超越

• 具备数字通讯系统分析所需的功率测量功能

• 丰富的标记和迹线功能

• 标量网络分析：便于进行频率响应、带宽、增益测量

操作简单而直接

• 触摸屏操作

• 提供快速访问所有重要功能的热键

向下一代信号分析无缝过渡

• 远程控制功能兼容 R&S®FSP 和 R&S®FSU，为过渡到下一代信号分析应用做好准备

• 功能兼容罗德与施瓦茨已有的信号和频谱分析仪产品，可在短时间内学会使用。

生命周期内使用成本非常低

• 可利用选件进行现场升级

• 可根据应用需求进行扩展

• 免费固件更新，永不落伍

RELATED PRODUCTS

Frequency
Frequency range	R&S®FSV4	10 Hz to 4 GHz
	R&S®FSV7	10 Hz to 7 GHz
	R&S®FSV13	10 Hz to 13.6 GHz
	R&S®FSV30	10 Hz to 30 GHz
	R&S®FSV40	10 Hz to 40 GHz
Aging of frequency reference		1×10-6
	with R&S®FSV-B4 option	1×10-7
Resolution/bandwidths
Resolution bandwidths	standard sweep	1 Hz to 10 MHz
	standard sweep, zero span	1 Hz to 10 MHz, 20 MHz, 28 MHz1) 40 MHz optional
	FFT sweep	1 Hz to 300 kHz
	channel filter	100 Hz to 5 MHz
	EMI filter	200 Hz, 9 kHz, 120 kHz, 1 MHz
Video filter		1 Hz to 10 MHz, 20 MHz, 28 MHz, 40 MHz1)
Signal analysis bandwidth		28 MHz1)
	with R&S®FSV-B70 option	40 MHz2)
	with R&S®FSV-B160 option	160 MHz3)
Displayed average noise level (DANL)
DANL (1 Hz bandwidth)	1 GHz	–152 dBm, –155 dBm typ.
	3 GHz	–150 dBm, –153 dBm typ.
	7 GHz	–146 dBm, –149 dBm typ.
	13 GHz	–148 dBm, –151 dBm typ.
	30 GHz	–144 dBm, –147 dBm typ.
	40 GHz	–136 dBm, –139 dBm typ.
With preamplifier, R&S®FSV-B22 option	1 GHz	–162 dBm, –165 dBm typ.
	3 GHz	–160 dBm, –163 dBm typ.
	7 GHz	–156 dBm, –159 dBm typ.
With preamplifier, R&S®FSV-B24 option	10 GHz	–164 dBm, –167 dBm typ.
	30 GHz	–159 dBm, –162 dBm typ.
	40 GHz	–154 dBm, –156 dBm typ.
Intermodulation
Third-order intercept (TOI)	f < 3.6 GHz	+13 dBm, +16 dBm typ.
	3.6 GHz to 30 GHz	+15 dBm, +18 dBm typ.
Dynamic range WCDMA ACLR
	without noise compensation	70 dB
	with noise compensation	73 dB
Phase noise
1 GHz carrier frequency	10 kHz offset from carrier	–106 dBc (1 Hz), –110 dBc (1 Hz) typ.
	100 kHz offset from carrier	–115 dBc (1 Hz)
	1 MHz offset from carrier	–134 dBc (1 Hz)
Total measurement uncertainty
	3.6 GHz	0.29 dB
	7 GHz	0.39 dB
R&S®FSV-B9 tracking generator
Frequency range	R&S®FSV4	100 kHz to 4 GHz
	R&S®FSV7/13/30/40	100 kHz to 7 GHz
Frequency offset		up to 1 GHz
Level range		–60 dBm to 0 dBm

Frequency
Frequency range	R&S®FSV4	10 Hz to 4 GHz
	R&S®FSV7	10 Hz to 7 GHz
	R&S®FSV13	10 Hz to 13.6 GHz
	R&S®FSV30	10 Hz to 30 GHz
	R&S®FSV40	10 Hz to 40 GHz
Aging of frequency reference		1×10-6
	with R&S®FSV-B4 option	1×10-7
Resolution/bandwidths
Resolution bandwidths	standard sweep	1 Hz to 10 MHz
	standard sweep, zero span	1 Hz to 10 MHz, 20 MHz, 28 MHz1) 40 MHz optional
	FFT sweep	1 Hz to 300 kHz
	channel filter	100 Hz to 5 MHz
	EMI filter	200 Hz, 9 kHz, 120 kHz, 1 MHz
Video filter		1 Hz to 10 MHz, 20 MHz, 28 MHz, 40 MHz1)
Signal analysis bandwidth		28 MHz1)
	with R&S®FSV-B70 option	40 MHz2)
	with R&S®FSV-B160 option	160 MHz3)
Displayed average noise level (DANL)
DANL (1 Hz bandwidth)	1 GHz	–152 dBm, –155 dBm typ.
	3 GHz	–150 dBm, –153 dBm typ.
	7 GHz	–146 dBm, –149 dBm typ.
	13 GHz	–148 dBm, –151 dBm typ.
	30 GHz	–144 dBm, –147 dBm typ.
	40 GHz	–136 dBm, –139 dBm typ.
With preamplifier, R&S®FSV-B22 option	1 GHz	–162 dBm, –165 dBm typ.
	3 GHz	–160 dBm, –163 dBm typ.
	7 GHz	–156 dBm, –159 dBm typ.
With preamplifier, R&S®FSV-B24 option	10 GHz	–164 dBm, –167 dBm typ.
	30 GHz	–159 dBm, –162 dBm typ.
	40 GHz	–154 dBm, –156 dBm typ.
Intermodulation
Third-order intercept (TOI)	f < 3.6 GHz	+13 dBm, +16 dBm typ.
	3.6 GHz to 30 GHz	+15 dBm, +18 dBm typ.
Dynamic range WCDMA ACLR
	without noise compensation	70 dB
	with noise compensation	73 dB
Phase noise
1 GHz carrier frequency	10 kHz offset from carrier	–106 dBc (1 Hz), –110 dBc (1 Hz) typ.
	100 kHz offset from carrier	–115 dBc (1 Hz)
	1 MHz offset from carrier	–134 dBc (1 Hz)
Total measurement uncertainty
	3.6 GHz	0.29 dB
	7 GHz	0.39 dB
R&S®FSV-B9 tracking generator
Frequency range	R&S®FSV4	100 kHz to 4 GHz
	R&S®FSV7/13/30/40	100 kHz to 7 GHz
Frequency offset		up to 1 GHz
Level range		–60 dBm to 0 dBm
