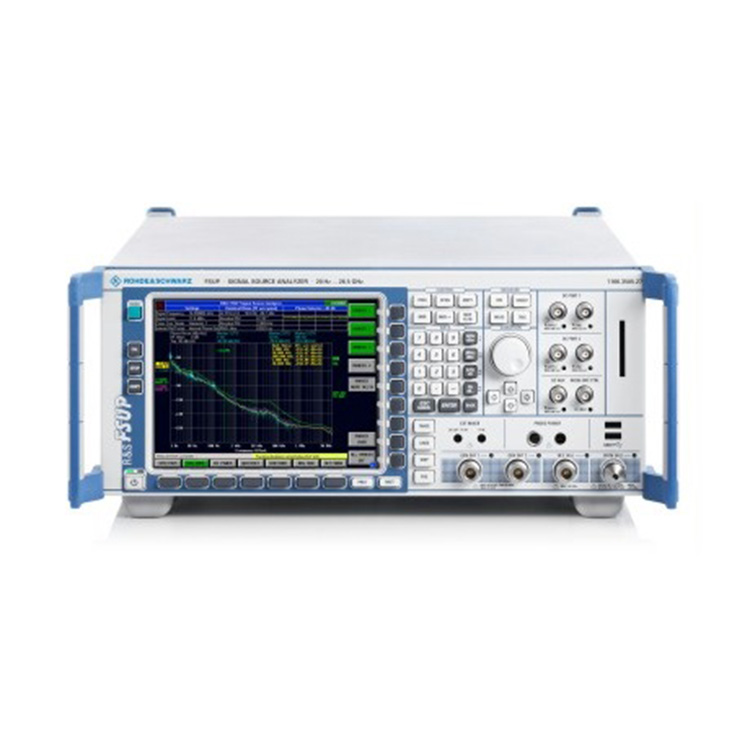

R&S®FSUP 信号源分析仪

Item No.: R&S®FSUP

R&S®FSUP 是一款测量功能丰富、高度灵活的相位噪声测试仪，它兼具高端信号和频谱分析仪及单纯相位噪声测试仪两者的功能。

产品介绍
参数型号

主要特点

• 频率范围高达 8 GHz、26.5 GHz 或 50 GHz（使用外部混频器时可达 110 GHz）

• 利用互相关可达到最高动态范围

• 在时域内进行稳定时间分析

• 振荡器特性分析

• 干扰信号检测、抑制和列表

• 相位噪声测量具有极大的灵活性

• 低噪声供电和调谐电压电源

型号	订货号
R&S®FSUP8 信号源分析仪，20Hz到8GHz	1166.3505.09
R&S®FSUP26 信号源分析仪，20Hz到26.5GHz	1166.3505.27
R&S®FSUP50 信号源分析仪，20Hz到50GHz	1166.3505.51

• 利用数字和模拟调制进行信号分析
测量功能丰富、高度灵活的相位噪声测试仪

• 相位检测法可使用内/外部参考信号

• 双测件法

• 灵敏度高

• 自动设置所有重要参数

• 容易操作

• 干扰信号检测、抑制和列表

• 以频率为函数的参考点测量

• 残余相位噪声测量

• AM 噪声

利用互相关可达到最高动态范围

• 灵敏度提高 20 dB

• 一台仪表就能实现 50 GHz 以下互相关

相位噪声测试仪和频谱分析仪的独特组合

• 可利用频谱分析仪法测量相位噪声

• 常见频谱测量，例如 ACP 或干扰搜索

• 利用 R&S®FSUP 进行噪声系数测量

时域分析

• 振荡器瞬态响应分析

一键可完成特性测量

• 低噪声电源提供供电和调谐电压

• 全面振荡器特性参数测量

数字和模拟调制信号分析

• 通用数字调制信号矢量信号分析

• 特殊数字通讯标准分析选件

• 模拟调制信号分析 (AM/FM/φM)

R&S®FSUP 信号源分析仪

Item No.: R&S®FSUP

R&S®FSUP 是一款测量功能丰富、高度灵活的相位噪声测试仪，它兼具高端信号和频谱分析仪及单纯相位噪声测试仪两者的功能。

产品介绍
参数型号

主要特点

• 频率范围高达 8 GHz、26.5 GHz 或 50 GHz（使用外部混频器时可达 110 GHz）

• 利用互相关可达到最高动态范围

• 在时域内进行稳定时间分析

• 振荡器特性分析

• 干扰信号检测、抑制和列表

• 相位噪声测量具有极大的灵活性

• 低噪声供电和调谐电压电源

型号	订货号
R&S®FSUP8 信号源分析仪，20Hz到8GHz	1166.3505.09
R&S®FSUP26 信号源分析仪，20Hz到26.5GHz	1166.3505.27
R&S®FSUP50 信号源分析仪，20Hz到50GHz	1166.3505.51

• 利用数字和模拟调制进行信号分析
测量功能丰富、高度灵活的相位噪声测试仪

• 相位检测法可使用内/外部参考信号

• 双测件法

• 灵敏度高

• 自动设置所有重要参数

• 容易操作

• 干扰信号检测、抑制和列表

• 以频率为函数的参考点测量

• 残余相位噪声测量

• AM 噪声

利用互相关可达到最高动态范围

• 灵敏度提高 20 dB

• 一台仪表就能实现 50 GHz 以下互相关

相位噪声测试仪和频谱分析仪的独特组合

• 可利用频谱分析仪法测量相位噪声

• 常见频谱测量，例如 ACP 或干扰搜索

• 利用 R&S®FSUP 进行噪声系数测量

时域分析

• 振荡器瞬态响应分析

一键可完成特性测量

• 低噪声电源提供供电和调谐电压

• 全面振荡器特性参数测量

数字和模拟调制信号分析

• 通用数字调制信号矢量信号分析

• 特殊数字通讯标准分析选件

• 模拟调制信号分析 (AM/FM/φM)

RELATED PRODUCTS

Condensed Data
Operating modes	signal source analyzer	1 MHz to 8/26.5/50 GHz
	spectrum analyzer	20 Hz to 8/26.5/50 GHz
Signal source analyzer
Phase noise measurement	with spectrum analyzer	10 MHz to 8/26.5/50 GHz
	with phase comparator	1 MHz to 8/26.5/50 GHz
	internal reference	1 MHz to 8/26.5/50 GHz
	external reference	1 MHz to 8 GHz
	with phase comparator and cross-correlation	1 MHz to 8/26 GHz/50 GHz
	max. frequency offset	30 MHz
Residual noise	with phase comparator	1 MHz to 8 GHz (with internal phase detector)
AM noise		specified frequency range of AM diode detector

Sensitivity
Sensitivity with internal reference and internal phase detector
Input level >+10 dBm, spurious and harmonics <–30 dBc, mode "averaged", +20 °C to +30 °C. LNA gain 40 dB, loop bandwidth ≤10 × frequency offset, max. 1 kHz. With the R&S®FSUP-B60 low phase noise option and the R&S®FSUP-B61 correlation extension option.
Typical values
Frequency offset	Input frequency, values in dBc (1 Hz) R&S®FSUP8/26/50						R&S®FSUP26/50		R&S®FSUP50
	5 MHz	10 MHz	100 MHz	1 GHz	3 GHz	7 GHz	10 GHz	20 GHz	40 GHz
1 Hz	-114	-116	-87	-75	-62	-55	-52	-48	-42
10 Hz	-136	-135	-110	-91	-87	-80	-77	-71	-65
100 Hz	-143	-146	-134	-115	-106	-97	-95	-89	-83
1 kHz	-157	-161	-160	-134	-123	-118	-116	-112	-106
10 kHz	-165	-168	-168	-143	-131	-129	-126	-120	-114
100 kHz	-171	-170	-176	-158	-139	-140	-138	-132	-126
1 MHz	-	-175	-177	-165	-160	-155	-150	-146	-140
10 MHz	-	-	-179	-172	-170	-170	-167	-161	-155
30 MHz	-	-	-179	-172	-170	-170	-170	-165	-159

VCO parameter characterization
Measurement parameters	VCO tuning characteristic, VCO tuning slope, power, pushing ON/OFF, harmonics measurement, VCO DC characteristic, summary
Frequency range	R&S®FSUP8	10 MHz to 8 GHz
	R&S®FSUP26	10 MHz to 26.5 GHz
	R&S®FSUP50	10 MHz to 50 GHz
Power supplies	tuning ports	2
	DC ports	2
	additional ports	1

Condensed Data
Operating modes	signal source analyzer	1 MHz to 8/26.5/50 GHz
	spectrum analyzer	20 Hz to 8/26.5/50 GHz
Signal source analyzer
Phase noise measurement	with spectrum analyzer	10 MHz to 8/26.5/50 GHz
	with phase comparator	1 MHz to 8/26.5/50 GHz
	internal reference	1 MHz to 8/26.5/50 GHz
	external reference	1 MHz to 8 GHz
	with phase comparator and cross-correlation	1 MHz to 8/26 GHz/50 GHz
	max. frequency offset	30 MHz
Residual noise	with phase comparator	1 MHz to 8 GHz (with internal phase detector)
AM noise		specified frequency range of AM diode detector

Sensitivity
Sensitivity with internal reference and internal phase detector
Input level >+10 dBm, spurious and harmonics <–30 dBc, mode "averaged", +20 °C to +30 °C. LNA gain 40 dB, loop bandwidth ≤10 × frequency offset, max. 1 kHz. With the R&S®FSUP-B60 low phase noise option and the R&S®FSUP-B61 correlation extension option.
Typical values
Frequency offset	Input frequency, values in dBc (1 Hz) R&S®FSUP8/26/50						R&S®FSUP26/50		R&S®FSUP50
	5 MHz	10 MHz	100 MHz	1 GHz	3 GHz	7 GHz	10 GHz	20 GHz	40 GHz
1 Hz	-114	-116	-87	-75	-62	-55	-52	-48	-42
10 Hz	-136	-135	-110	-91	-87	-80	-77	-71	-65
100 Hz	-143	-146	-134	-115	-106	-97	-95	-89	-83
1 kHz	-157	-161	-160	-134	-123	-118	-116	-112	-106
10 kHz	-165	-168	-168	-143	-131	-129	-126	-120	-114
100 kHz	-171	-170	-176	-158	-139	-140	-138	-132	-126
1 MHz	-	-175	-177	-165	-160	-155	-150	-146	-140
10 MHz	-	-	-179	-172	-170	-170	-167	-161	-155
30 MHz	-	-	-179	-172	-170	-170	-170	-165	-159
