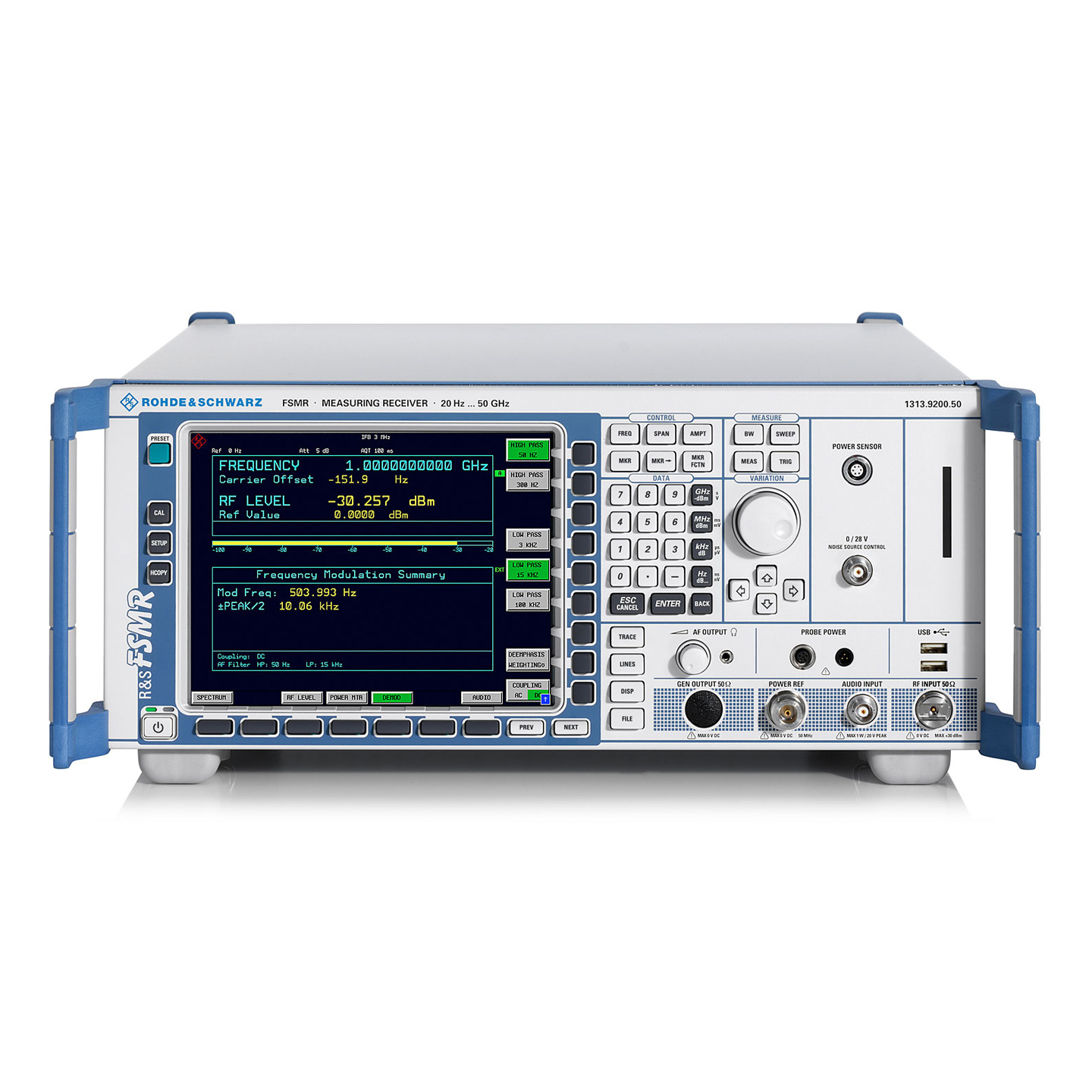

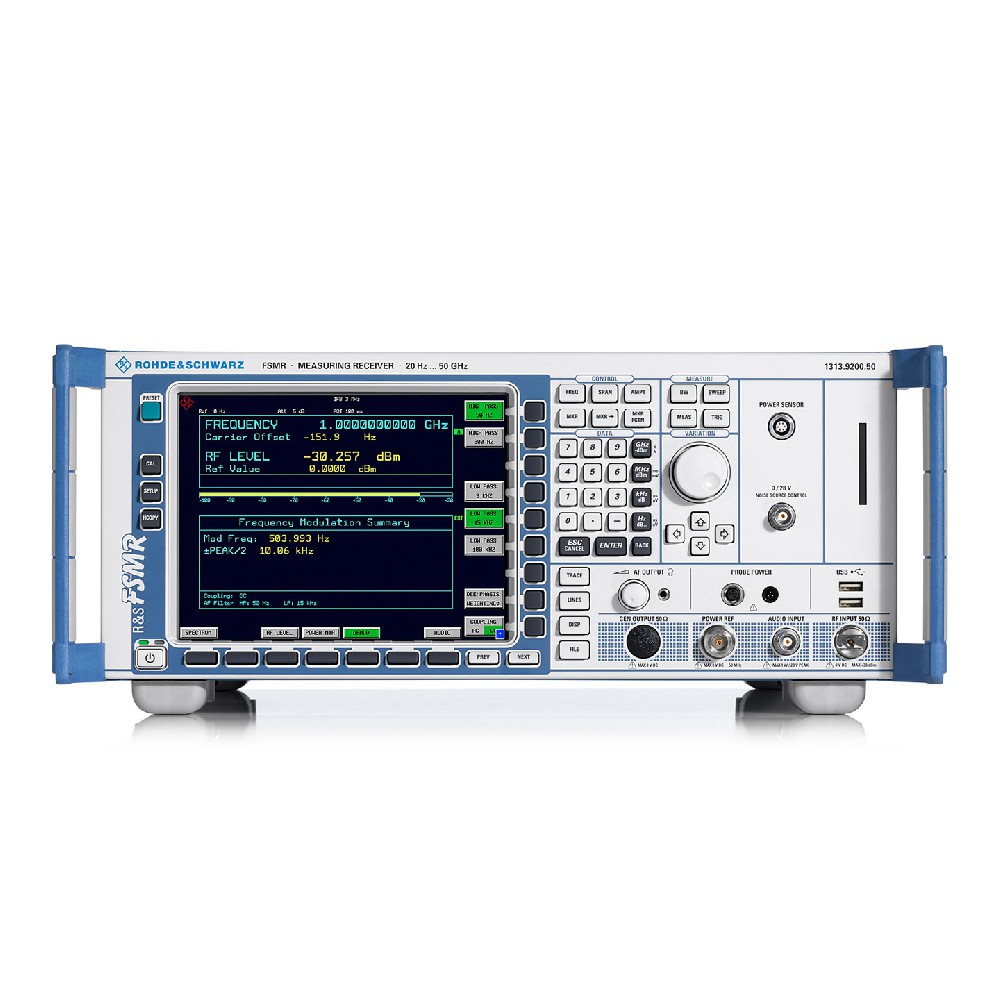

FSMR 测量接收机

Item No.: R&S®FSMR

R&S®FSMR 测量接收机兼具多台仪器的功能，采用特殊设计，可以处理信号发生器和固定式或可调式衰减器校准相关的测量任务。

产品介绍
参数型号

主要特点

• 频率范围：20 Hz～3/26.5/43/50 GHz

• 具有很高精度的宽电平测量范围：+30dBm～–140dBm

• 高精度电平校准
• 调制度分析仪

• 具有THD和SINAD测量功能的音频分析仪

• 可以连接R&S®NRP-Zxx 系列功率探头的功率计主机

• 高性能频谱分析仪

型号

名称	订货号
R&S®FSMR3测量接收机，20Hz到3.6GHz	1313.9200.03
R&S®FSMR26测量接收机，20Hz到26.5GHz	1313.9200.26
R&S®FSMR43测量接收机，20Hz到43GHz	1313.9200.43
R&S®FSMR50测量接收机，20Hz到50GHz	1313.9200.50

主要特点

电平校准 – 精确、可重复和易于操作

• 优异的线性度和电平稳定度

• 允许高容差的频率漂移和剩余调频

• 可在很宽电平范围内进行简便的电平校准

直接连接功率传感器以进行精确的功率测量

• 集成式功率分配器的功率传感器模块

• 可通过前面板按键（或通过IEC/IEEE总线、LAN口）操控仪器的所有功能（包括功率计）

• 支持多种功率计

• VSWR自动校正功能

简便的调制和音频分析

• 以 < 1 % 的测量不确定性测量调制深度、频偏和相位偏移

• 调制频率、THD和SINAD等音频参数的自动分析测量

• 可分别在频域和时域显示音频信号和解调信号

• 用于校准调制源的音频输入

多用途、高性能频谱分析仪

• 功能全面的频谱分析仪

• 齐全的检波器

• 多种类型的分辨率滤波器和较大的带宽

• 全面的分析功能

Specifications

	R&S®FSMR3	R&S®FSMR26	R&S®FSMR43	R&S®FSMR50
Frequency range	20 Hz to 3.6 GHz	20 Hz to 26.5 GHz	20 Hz to 43 GHz	20 Hz to 50 GHz
Reference frequency	aging: 1 × 10–7/year, optionally 2 × 10 –8/year
Absolute power measurement	using R&S®NRP-Zxx power sensor or external power meters
Uncertainty	with R&S®NRP-Z27/-Z37: 0.083 dB (up to 4.2 GHz, +15 °C to +35 °C)
Relative level measurement
Measurement range	+30 dBm to –140 dBm, depending on frequency
Linearity (+20 dBm to –140 dBm)	±0.01 dB ± 0.005 dB per 10 dB step
AM modulation measurements
Modulation depth	0 % to 100 %
Measurement uncertainty	1 % of reading, 50 Hz to 50 kHz; 0.4 % of reading, 90 Hz to 150 Hz, in range from 5 % to 99 %
Modulation frequency	10 Hz to 100 kHz
Inherent distortion	0.3 %
FM modulation measurements
Frequency deviation	max. 500 kHz
Measurement uncertainty	1 % of reading, 50 Hz to 100 kHz
Modulation frequency	10 Hz to 200 kHz
Inherent distortion	0.1 %
φM modulation measurements
Phase deviation	max. 10 000 rad
Measurement uncertainty	1 % of reading, 50 Hz to 100 kHz
Modulation frequency	10 Hz to 100 kHz
Inherent distortion	0.1 %
Audio measurements
Frequency range	DC, 20 Hz to 1 MHz
Level ranges	0.4 V, 4 V
Measurement uncertainty	1 % of reading, 20 Hz to 100 kHz
Spectrum analyzer
Frequency range	20 Hz to 3.6 GHz	20 Hz to 26.5 GHz	20 Hz to 43 GHz	20 Hz to 50 GHz
Resolution bandwidths	10 Hz to 50 MHz; FFT filters: 1 Hz to 30 kHz; channel filters; EMI bandwidths
Video bandwidths	1 Hz to 10 MHz
Displayed average noise level (RBW 1 Hz)
1 GHz	typ. –158 dBm	typ. –156 dBm	typ. –156 dBm	typ. –156 dBm
26 GHz	-	typ. –151 dBm	typ. –151 dBm	typ. –151 dBm
43 GHz	-	-	typ. –140 dBm	typ. –140 dBm
50 GHz	-	-	-	typ. –133 dBm
Trace detectors	Max Peak, Min Peak, Auto Peak, Sample, RMS, Average, Quasi Peak
Phase noise	typ. –133 dBc (1 Hz) at 10 kHz from carrier, 640 MHz carrier frequency
Sweep time
Span > 10 Hz	2.5 ms to 16 000 s
Span 0 Hz (zero span)	1 μs to 16 000 s
Image frequency rejection
f < 3.6 GHz	typ. 110 dB
f > 3.6 GHz	-	0 dB
f > 3.6 GHz, with R&S®FSMR-B2 option	-	typ. 100 dB
