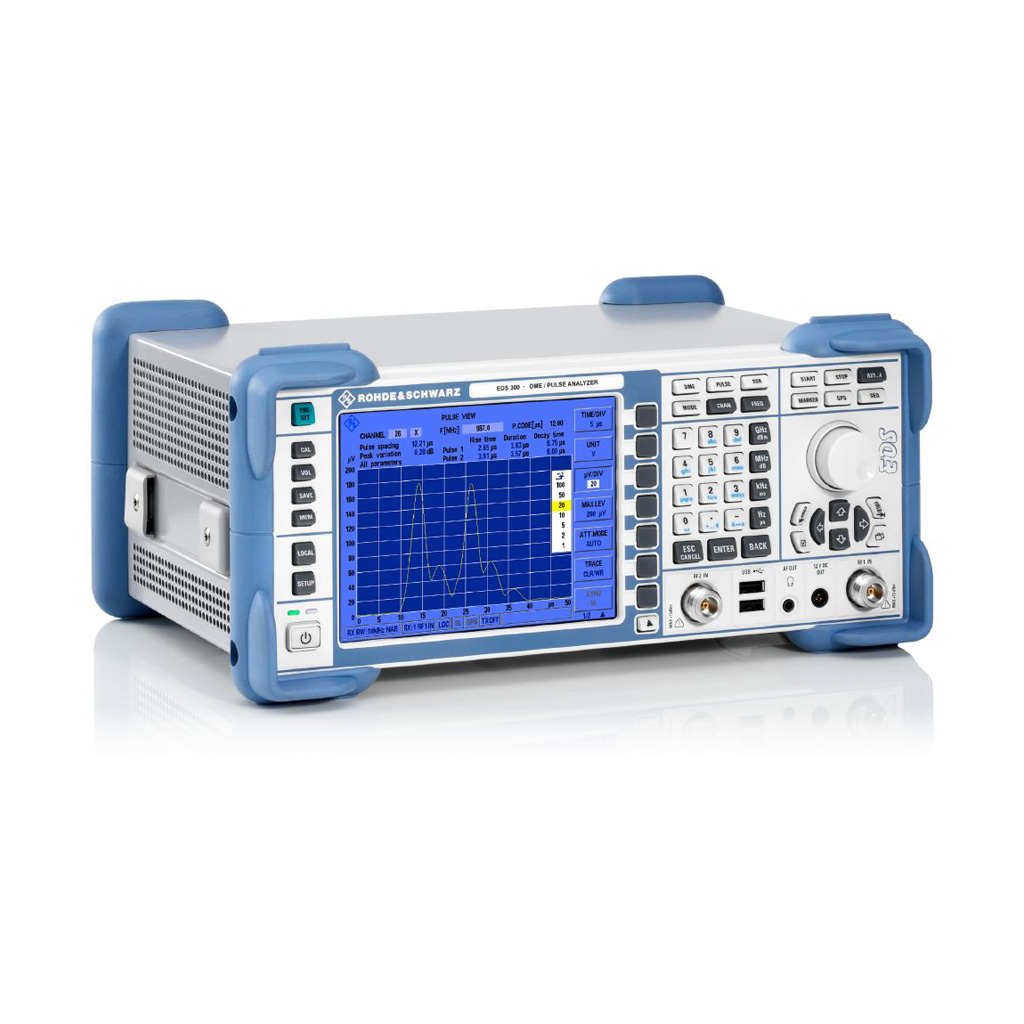

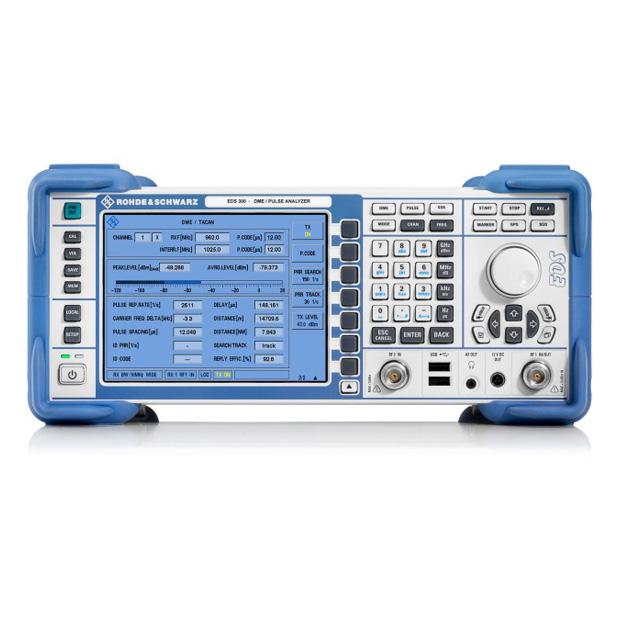

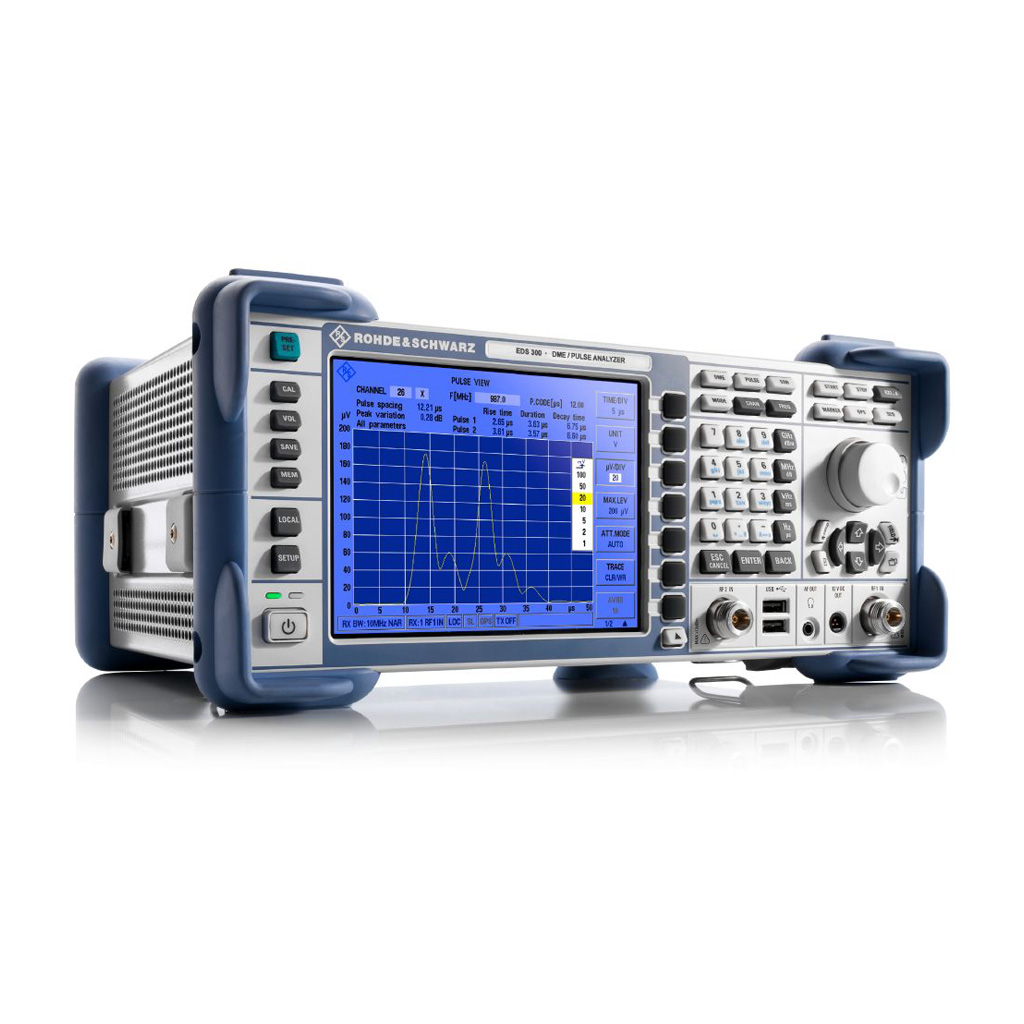

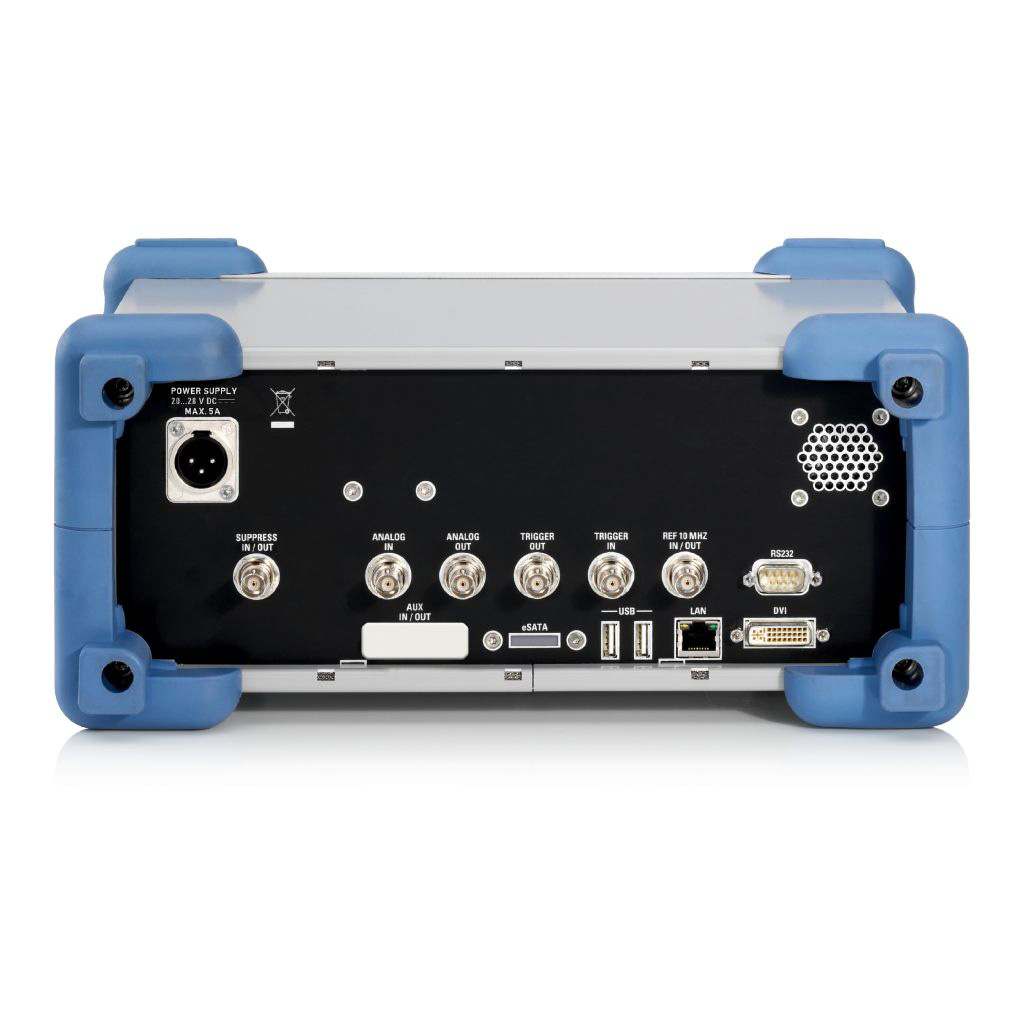

EDS300 DME/脉冲分析仪

Item No.: R&S®EDS300

主要特点

符合ICAO Doc. 8071 和 ICAO Annex 10标准
输入灵敏度高达 –90 dBm
出色的抗干扰能力（在有用波段内外）
每秒最多可同时对十条DME信道进行高精度电平测量
脉冲波形分析
DME/N 和 DME/P（标准精确测距设备）系统测量
固定式和移动式TACAN站分析
多种同步功能（GPS、触发器和远程控制）

产品介绍
参数型号

主要特点

• 符合ICAO Doc. 8071 和 ICAO Annex 10标准

• 输入灵敏度高达 –90 dBm

• 出色的抗干扰能力（在有用波段内外）

• 每秒最多可同时对十条DME信道进行高精度电平测量

• 脉冲波形分析

• DME/N 和 DME/P（标准精确测距设备）系统测量

• 固定式和移动式TACAN站分析

• 多种同步功能（GPS、触发器和远程控制）

R&S®EDS300可提供精确电平测量、脉冲波形分析，并可在多信道运行时一秒钟内识别多达十个DME站。可选配其他地面导航信号的测量功能。

R&S®EDS300采用模块化设计，使仪器能够最大程度上灵活适应特定应用的需要。例如，在飞行检查时最多可选配三个射频前端。当R&S®EDS300在地面运行时，通常使用软件选件就足以扩展基本单元（例如用于TACAN分析的R&S®EDS-K1 ）。

R&S®EDS300还可用于连续监控和记录导航信号。

特点

基本单元设计稳健，可满足地面和空中移动式和固定式测量应用

• 紧凑型设计，尤其适合现场测量使用

• 可集成在飞行检查系统或安装在测试车辆中使用

• 最多可再容纳三块接收机板

提供高接收灵敏度和电平精确度的接收机选件

• 对于地面单信道测量，一条接收信道（包含在基本单元的标准配置中）就足够了。该信道可进行电平测量和丰富的信号分析（例如脉冲波形）。

• R&S®EDS-B1选件可为R&S®EDS300增加一条接收信道。由于仪器具有多信道测量功能并采用标识符并行解码和并行电平测量功能，使得最多可以同时测量十条DME信道。

• 由于仪器具有多信道测量功能并且采用了依靠并行解码标示符和和并行电平测量的智能方法

• 信号电平采用高度线性化的模数转换器测量，这样获得的电平测量结果明显比通过随带的改装接收机的AGC值获得的电平结果精确。

多种同步功能，便于集成到现有的飞行检查系统中

• R&S®EDS300具有触发输入功能，方便集成到现有的飞行检查系统中

• R&S®EDS300 可采用GPS时间标示(R&S®EDS-K3选件），因此，每个测量值可以精确地与其记录的位置关联。

通过LAN可完全实现远程控制功能

• 作为飞行检查系统的一部分，R&S®EDS300可通过LAN中的TCP/IP命令控制。

• R&S®EDS300允许灵活的适应到现有系统架构和各种操作系统，

全面测量TACAN信号

• R&S®EVS-K1可以增加R&S®EDS300的测量功能，使其可以对TACAN信号进行全面分析。例如，测量15 Hz 和135 Hz信号成分的调制深度和调制频率，并可以通过检测主、辅参考突发获得偏振角。

• R&S®EDS300 TACAN在固定式或移动式TACAN站（例如移动式机场、航空母舰）投入运行或执行军事飞行检查时可提供宝贵的帮助。

Specifications

Frequency
Frequency range		960 MHz to 1215 MHz
Reference frequency, internal
Aging per year		≤ 1 ppm
Level
Absolute level
Measurement range (average)1)	autorange mode	–110 dBm to +13 dBm (nom.)
Measurement range (peak)1)	autorange mode	–100 dBm to +13 dBm (nom.)
DME signal analysis
Standard		ICAO Annex 10, ICAO Doc. 8071
Input level range	pulse recognition efficiency > 70 %	–95 dBm to +10 dBm (nom.)
DME measurement
Total peak level deviation	standard DME signal in line with ICAO Annex 10, level range 0 dBm to –70 dBm, 95 % confidence level, +20 °C to +30 °C	< 1 dB (nom.)
Pulse spacing uncertainty		< 0.05 μs
TACAN signal analysis (R&S®EDS-K1 option)
Standard		STANAG 5034, MIL-STD-291C
Input level range		–92 dBm to +10 dBm
Bearing
Deviation	–90 dBm to +10 dBm, standard TACAN signal in line with STANAG 5034, modulation depth of 15 Hz and 135 Hz signals = 20 %, measurement time ≥ 1 s	< 0.5°
Bearing acquisition time		< 3 s
DME distance measurement2)
Standard		ICAO Annex 10, ICAO Doc. 8071
Input level range		–97 dBm to +10 dBm (nom.)
Distance measurement
Distance range		0 NM to 400 NM (nom.)
Deviation	–97 dBm to +10 dBm, measurement time ≥ 500 ms, 95 % confidence level	≤ 500 ns, ≤ 75 m (nom.), ≤ 0.05 NM (nom.)
Multi-DME (R&S®EDS-K5 option)3)
Standard		ICAO Annex 10, ICAO Doc. 8071
Distance measurement	search/track mode	up to 10 DME stations
Input level range		–95 dBm to +10 dBm (nom.)
Additional level measurement uncertainty		1 dB
Distance range		0 NM to 310 NM (nom.)
Deviation	–95 dBm to +10 dBm, measurement time: 100 ms/channel, 95 % confidence level	≤ 0.05 NM (nom.), 75 m (nom.)
Low-power interrogator (R&S®EDS-B2 option)
Standard		ICAO Annex 10, ICAO Doc. 8071
Output power	DME peak power, into 50 Ω load	20 W (+43 dBm) ± 1.5 dB
Setting range		–30 dBm to +43 dBm in 0.5 dB steps
High-power interrogator (R&S®EDS-B4 option)
Standard		ICAO Annex 10, ICAO Doc. 8071
Maximum Output power	DME peak power, into 50 Ω load	500 W (+57 dBm) ± 1.5 dB
Power steps		100 W, 250 W, 500 W
1) Overload display if inband or out-of-band signals are overloading 2) Minimum requirement: 20 W low-power interrogator (R&S®EDS-B2), optional: 500 W high-power interrogator (R&S®EDS-B4). 3) Minimum requirement: additional RX unit (R&S®EDS-B1) and 20 W low-power interrogator (R&S®EDS-B2) or 500 W high-power interrogator (R&S®EDS-B4).
