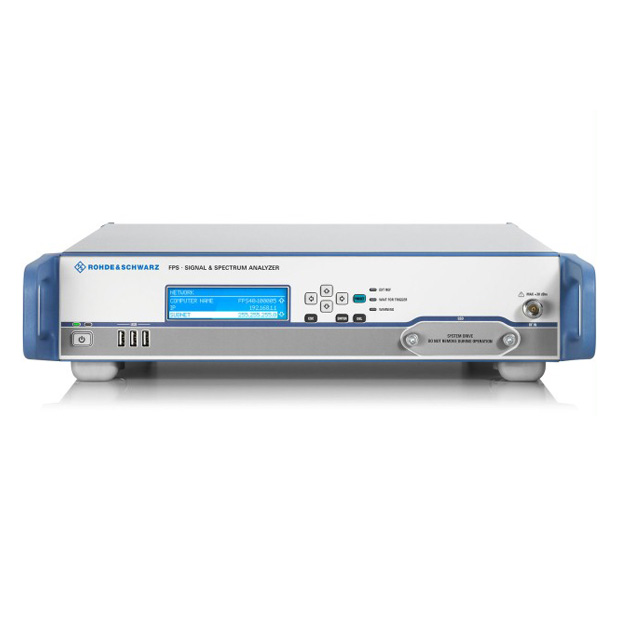

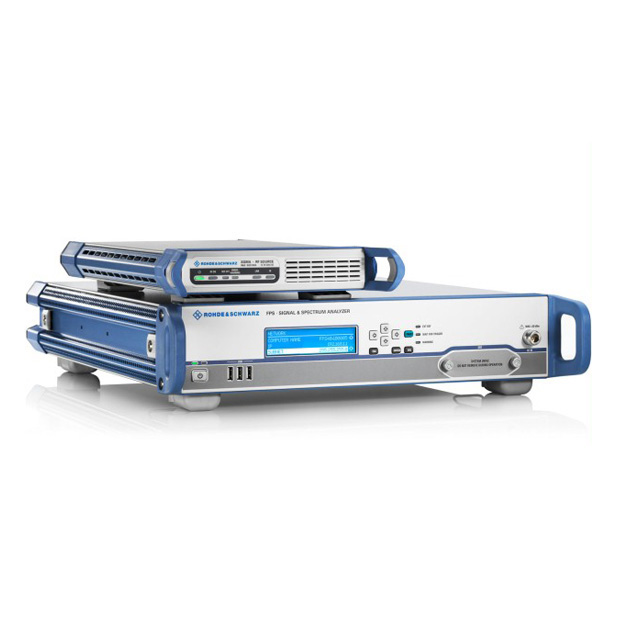

R&S®FPS信号和频谱分析仪

Item No.: R&S®FPS

主要特点

频率范围高达 4/7/13.6/30/40 GHz
高达160 MHz的信号分析带宽
直到7 GHz的电平测量不确定性仅0.4 dB
测量应用范围包括GSM/EDGE（含EDGE Evolution）、WCDMA/HSPA+、LTE、WLAN、矢量信号分析
10 kHz频率偏移时相位噪声为-110 dBc（1 Hz）
三阶互调（Third-Order Intercept, TOI）为+15 dBm
在1 GHz、1 Hz带宽内显示平均噪声电平（Displayed Average Noise Level, DANL）为-155 dBm
安全需特别关注场合另配移动硬盘

产品介绍
参数型号

主要特点

• 频率范围高达 4/7/13.6/30/40 GHz

• 高达160 MHz的信号分析带宽

• 直到7 GHz的电平测量不确定性仅0.4 dB

• 测量应用范围包括GSM/EDGE（含EDGE Evolution）、WCDMA/HSPA+、LTE、WLAN、矢量信号分析

• 10 kHz频率偏移时相位噪声为-110 dBc（1 Hz）

• 三阶互调（Third-Order Intercept, TOI）为+15 dBm

• 在1 GHz、1 Hz带宽内显示平均噪声电平（Displayed Average Noise Level, DANL）为-155 dBm

• 安全需特别关注场合另配移动硬盘

吞吐量高适合高效生产

• 比其他信号和频谱分析仪快5倍

• 在仪器不同设置间快速切换

• 快速获得准确测量结果

• 减少测试机架占用空间

• 为生产应用定制的测试程序

• 通过远程控制高效操作

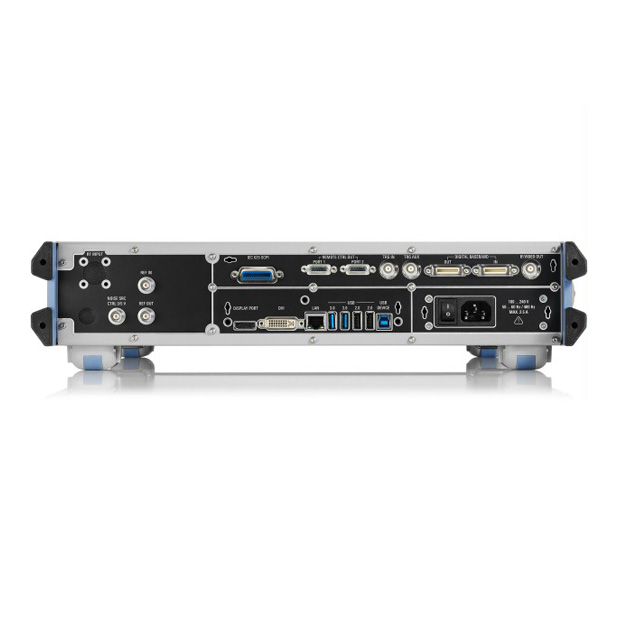

连接性

• 能集成到任何环境的众多接口

为明天的标准做好准备

• 全数字化后端确保高测量精度和出色的可重复性

• 160 MHz 信号分析带宽，适合WLAN IEEE 802.11ac

• 易于过渡到下一代信号分析

• 始终保持最先进

R&S®FPS信号和频谱分析仪

Item No.: R&S®FPS

主要特点

频率范围高达 4/7/13.6/30/40 GHz
高达160 MHz的信号分析带宽
直到7 GHz的电平测量不确定性仅0.4 dB
测量应用范围包括GSM/EDGE（含EDGE Evolution）、WCDMA/HSPA+、LTE、WLAN、矢量信号分析
10 kHz频率偏移时相位噪声为-110 dBc（1 Hz）
三阶互调（Third-Order Intercept, TOI）为+15 dBm
在1 GHz、1 Hz带宽内显示平均噪声电平（Displayed Average Noise Level, DANL）为-155 dBm
安全需特别关注场合另配移动硬盘

产品介绍
参数型号

主要特点

• 频率范围高达 4/7/13.6/30/40 GHz

• 高达160 MHz的信号分析带宽

• 直到7 GHz的电平测量不确定性仅0.4 dB

• 测量应用范围包括GSM/EDGE（含EDGE Evolution）、WCDMA/HSPA+、LTE、WLAN、矢量信号分析

• 10 kHz频率偏移时相位噪声为-110 dBc（1 Hz）

• 三阶互调（Third-Order Intercept, TOI）为+15 dBm

• 在1 GHz、1 Hz带宽内显示平均噪声电平（Displayed Average Noise Level, DANL）为-155 dBm

• 安全需特别关注场合另配移动硬盘

吞吐量高适合高效生产

• 比其他信号和频谱分析仪快5倍

• 在仪器不同设置间快速切换

• 快速获得准确测量结果

• 减少测试机架占用空间

• 为生产应用定制的测试程序

• 通过远程控制高效操作

连接性

• 能集成到任何环境的众多接口

为明天的标准做好准备

• 全数字化后端确保高测量精度和出色的可重复性

• 160 MHz 信号分析带宽，适合WLAN IEEE 802.11ac

• 易于过渡到下一代信号分析

• 始终保持最先进

RELATED PRODUCTS

Frequency
Frequency range	R&S®FPS4	10 Hz to 4 GHz
	R&S®FPS7	10 Hz to 7 GHz
	R&S®FPS13	10 Hz to 13.6 GHz
	R&S®FPS30	10 Hz to 30 GHz
	R&S®FPS40	10 Hz to 40 GHz
Aging of frequency reference		1×10-6 per year
	with R&S®FPS-B4 option	1×10-7 per year
Bandwidths
Resolution bandwidth	standard sweep	1 Hz to 10 MHz
	standard sweep, zero span	1 Hz to 10 MHz, 20 MHz, 28 MHz 40 MHz optional
	FFT sweep	1 Hz to 300 kHz
	channel filter	100 Hz to 5 MHz
Video filter		1 Hz to 10 MHz, 20 MHz, 28 MHz, 40 MHz
Signal analysis bandwidth		28 MHz
	with R&S®FPS-B40 option	40 MHz
	with R&S®FPS-B160 option	160 MHz
Displayed average noise level (DANL)
DANL (1 Hz bandwidth)	1 GHz	–152 dBm, –155 dBm (typ.)
	3 GHz	–150 dBm, –153 dBm (typ.)
	7 GHz	–146 dBm, –149 dBm (typ.)
	13.6 GHz	–148 dBm, –151 dBm (typ.)
	30 GHz	–144 dBm, –147 dBm (typ.)
With preamplifier, R&S®FPS-B22 option	1 GHz	–162 dBm, –165 dBm (typ.)
	3 GHz	–160 dBm, –163 dBm (typ.)
	7 GHz	–156 dBm, –159 dBm (typ.)
With preamplifier, R&S®FPS-B24 option	13.6 GHz	–164 dBm, –167 dBm (typ.)
	30 GHz	–159 dBm, –161 dBm (typ.)
Intermodulation
Third-order intercept (TOI)	f < 3.6 GHz	+13 dBm, +16 dBm (typ.)
	3.6 GHz to 30 GHz	+15 dBm,+18 dBm (typ.)
Dynamic range WCDMA ACLR	without noise compensation	70 dB
	with noise compensation	73 dB
Phase noise
1 GHz carrier frequency	10 kHz offset from carrier	–106 dBc (1 Hz), –110 dBc (1 Hz) (typ.)
	100 kHz offset from carrier	–115 dBc (1 Hz)
	1 MHz offset from carrier	–134 dBc (1 Hz)
Total measurement uncertainty	3.6 GHz	0.28 dB
	7 GHz	0.39 dB
	13.6 GHz	1 dB
	30 GHz	1.32 dB

Frequency
Frequency range	R&S®FPS4	10 Hz to 4 GHz
	R&S®FPS7	10 Hz to 7 GHz
	R&S®FPS13	10 Hz to 13.6 GHz
	R&S®FPS30	10 Hz to 30 GHz
	R&S®FPS40	10 Hz to 40 GHz
Aging of frequency reference		1×10-6 per year
	with R&S®FPS-B4 option	1×10-7 per year
Bandwidths
Resolution bandwidth	standard sweep	1 Hz to 10 MHz
	standard sweep, zero span	1 Hz to 10 MHz, 20 MHz, 28 MHz 40 MHz optional
	FFT sweep	1 Hz to 300 kHz
	channel filter	100 Hz to 5 MHz
Video filter		1 Hz to 10 MHz, 20 MHz, 28 MHz, 40 MHz
Signal analysis bandwidth		28 MHz
	with R&S®FPS-B40 option	40 MHz
	with R&S®FPS-B160 option	160 MHz
Displayed average noise level (DANL)
DANL (1 Hz bandwidth)	1 GHz	–152 dBm, –155 dBm (typ.)
	3 GHz	–150 dBm, –153 dBm (typ.)
	7 GHz	–146 dBm, –149 dBm (typ.)
	13.6 GHz	–148 dBm, –151 dBm (typ.)
	30 GHz	–144 dBm, –147 dBm (typ.)
With preamplifier, R&S®FPS-B22 option	1 GHz	–162 dBm, –165 dBm (typ.)
	3 GHz	–160 dBm, –163 dBm (typ.)
	7 GHz	–156 dBm, –159 dBm (typ.)
With preamplifier, R&S®FPS-B24 option	13.6 GHz	–164 dBm, –167 dBm (typ.)
	30 GHz	–159 dBm, –161 dBm (typ.)
Intermodulation
Third-order intercept (TOI)	f < 3.6 GHz	+13 dBm, +16 dBm (typ.)
	3.6 GHz to 30 GHz	+15 dBm,+18 dBm (typ.)
Dynamic range WCDMA ACLR	without noise compensation	70 dB
	with noise compensation	73 dB
Phase noise
1 GHz carrier frequency	10 kHz offset from carrier	–106 dBc (1 Hz), –110 dBc (1 Hz) (typ.)
	100 kHz offset from carrier	–115 dBc (1 Hz)
	1 MHz offset from carrier	–134 dBc (1 Hz)
Total measurement uncertainty	3.6 GHz	0.28 dB
	7 GHz	0.39 dB
	13.6 GHz	1 dB
	30 GHz	1.32 dB
