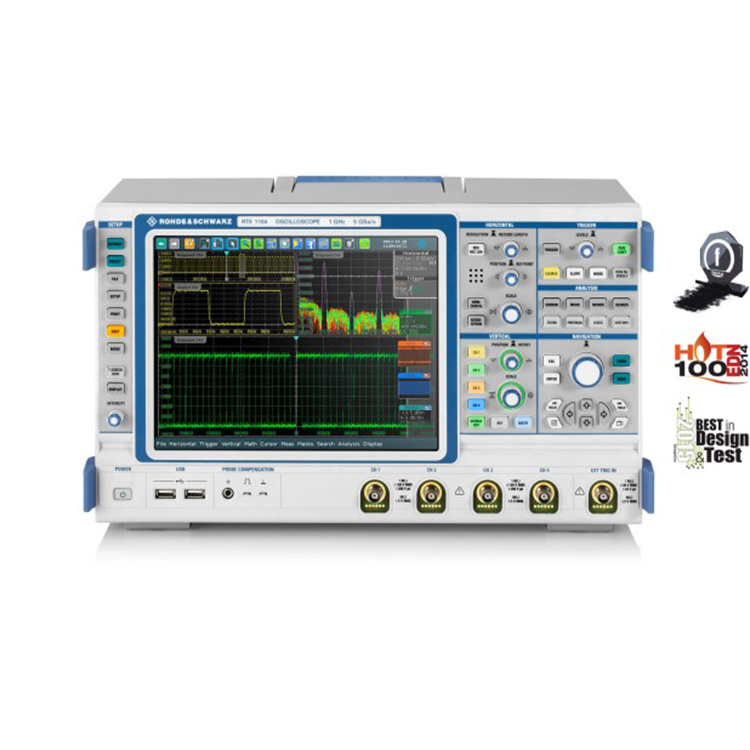

R&S®RTE 数字示波器

Item No.: R&S®RTE

R&S®RTE 示波器具有200 MHz至2 GHz的带宽范围和优异的性能参数，在同类产品中树立了新标准： •最高采样率5 Gs/s，最大存储深度为200 M样点，可精确采集长信号序列 •波形捕获率大于每秒100万个波形，可快速发现信号罕见错误 •超低噪声模拟前端和16位垂直分辨率，在高分辨率模式下显示精确结果 •高精度数字触发系统几乎没有任何抖动，适合针对最小信号细节进行实时触发

产品介绍
参数型号

R&S®RTE 示波器具有200 MHz至2 GHz的带宽范围和优异的性能参数，在同类产品中树立了新标准：

•最高采样率5 Gs/s，最大存储深度为200 M样点，可精确采集长信号序列

•波形捕获率大于每秒100万个波形，可快速发现信号罕见错误

•超低噪声模拟前端和16位垂直分辨率，在高分辨率模式下显示精确结果

•高精度数字触发系统几乎没有任何抖动，适合针对最小信号细节进行实时触发

主要特点

•更准确的测量

•更愉悦的操作体验

•更多功能，更快获得测量结果

•可扩展性：提高应用能力

•探头：优良的探测性能

•丰富的附件

特点与优势

• 更准确的测量

固有噪声极低，可进行精确测量

单核A/D转换器保证高动态范围

即使在500 μV/div 量程下也能达到全测量带宽

时间分辨率高，存储深度大

波形捕获率达到每秒100万个波形，可快速查找罕见信号故障

使用数字触发系统进行精确触发

• 更愉悦的操作体验

高分辨率触摸屏

可自定义的显示

快速访问重要工具

随着指尖在屏幕上移动，信号细节随之放大到指尖位置

快速访问仪器设置

按下一个按钮即可进行归档

• 更多功能，更快获得测量结果

自动测量：77种测量功能

QuickMeas：一键快捷操作即可获得关键测量结果

历史模式：按当前时间往回查看波形

模板测试：设置仅需数秒

FFT功能：分析信号频谱的简便方法

搜索和导航：聚焦于信号细节

数学运算：计算十分方便

参考波形：快速进行比较

• 可扩展性：提高应用能力

逻辑分析：快速、精确地测试嵌入式设计系统

串行协议：方便的触发与解码

电源分析：详细分析电源和电压

高分辨率显示：16位垂直分辨率，能够查看更多内容

EMI调试：产品开发期间的电磁干扰测试

• 探头：优良的探测性能

丰富的探头选择以应对任何测量任务

优异的性能，高信号保真度

高达0.01 % 的探头测量精度

有源探头配备微按钮以控制仪器

• 丰富的附件

运输安全，上架安装方便

Specifications

Vertical system
Number of channels	R&S®RTE1022/R&S®RTE1032/ R&S®RTE1052/R&S®RTE1102/ R&S®RTE1152/R&S®RTE1202	2
	R&S®RTE1024/R&S®RTE1034/ R&S®RTE1054/R&S®RTE1104/ R&S®RTE1154/R&S®RTE1204	4
Analog bandwidth (–3 dB) at 50 Ω	R&S®RTE1022/R&S®RTE1024	≥ 200 MHz
	R&S®RTE1032/R&S®RTE1034	≥ 350 MHz
	R&S®RTE1052/R&S®RTE1054	≥ 500 MHz
	R&S®RTE1102/R&S®RTE1104	≥ 1 GHz
	R&S®RTE1152/R&S®RTE1154	≥ 1.5 GHz
	R&S®RTE1202/R&S®RTE1204	≥ 2 GHz
Rise time	R&S®RTE1022/R&S®RTE1024	< 1.75 ns
	R&S®RTE1032/R&S®RTE1034	< 1 ns
	R&S®RTE1052/R&S®RTE1054	< 700 ps
	R&S®RTE1102/R&S®RTE1104	< 350 ps
	R&S®RTE1152/R&S®RTE1154	< 233 ps
	R&S®RTE1202/R&S®RTE1204	< 175 ps
Impedance		50 Ω ± 1,5 %, 1 MΩ ± 1 % \|\| 16 pF ± 1 pF(meas.)
Input sensitivity	max. bandwidth in all ranges	50 Ω: 500 μV/div to 1 V/div 1 MΩ: 500 μV/div to 10 V/div
Resolution		8 bit (7-bit ENOB)
	with high resolution decimation (sampling rate reduction)	16 bit
	with R&S®RTE-K17 high definition option (no sampling rate reduction)	16 bit
Acquisition system
Realtime sampling rate		max. 5 Gsample/s on each channel
Acquisition memory	standard configuration, per channel/1 channel active	R&S®RTE 2-channel model: 10/20 Msample R&S®RTE 4-channel model: 10/40 Msample
	max. upgrade (R&S®RTE-B102 option), per channel/1 channel active	R&S®RTE 2-channel model: 50/100 Msample R&S®RTE 4-channel model: 50/200 Msample
Acquisition rate		> 1 000 000 waveforms/s
Decimation modes	any combination of decimation mode and waveform arithmetics	sample, peak detect, high resolution, root mean square
Waveform arithmetics		off, envelope, average
Horizontal system
Timebase range		50 ps/div bis 50 s/div
Timebase accuracy	after delivery/calibration	±5 ppm
Channel deskew		±100 ns
Trigger system
Trigger types		edge, glitch, width, runt, window, timeout, interval, slew rate, data2clock, pattern, state, serial pattern, TV/video, serial bus trigger (optional)
Sensitivity	definition of trigger hysteresis	can be set automatically or manually from 0 div to 5 div
Analysis and measurement functions
Automated measurements		77 measurement functions
Cursor measurements		2 cursor sets, each consisting of two horizontal and two vertical cursors
Waveform mathematics		4 math waveforms; mathematics, logical operations, comparison, FIR filter, FFT
MSO option
Digital channels		16 (2 logic probes)
Input impedance		100 k \|\| 4 pF
Sampling rate		5 Gsample/s per channel
Acquisition memory		100 Msample per channel
Parallel buses		up to 4
General data
Dimensions	W x H x D	427 mm × 249 mm × 204 mm (16.81 in × 9.8 in × 8.03 in)
Weight	without options, nominal	8,6 kg (18.96 lb)
Screen		10.4" LC TFT color touchscreen, 1024 × 728 pixel (XGA)
Interfaces		1 Gbit/s LAN, 4 × USB 2.0, GPIB (optional), DVI for external monitor, external trigger, trigger output
