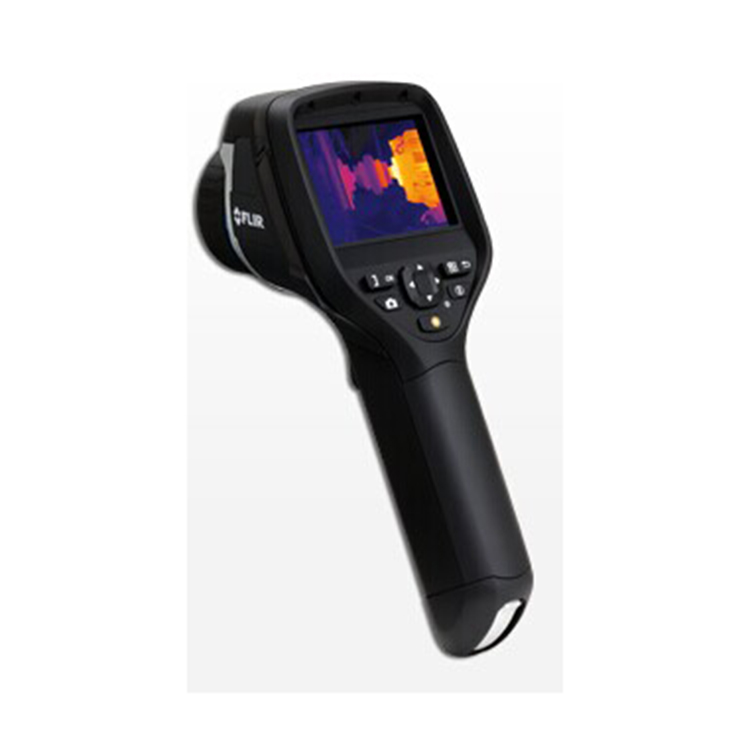

FLIR E系列

Item No.: FLIR E30/E40/E50/E60

FLIR E系列红外热像仪结构小巧，重量轻，适用于需要高分辨率和更多功能的用户以及注重测量结果记录的用户。这些红外热像仪是电气机械系统预测性维护和计划性检测的理想之选，最大程度地确保了系统效率和安全，将系统能耗降至最低。

产品介绍
参数型号

FLIR E系列红外热像仪结构小巧，重量轻，适用于需要高分辨率和更多功能的用户以及注重测量结果记录的用户。

这些红外热像仪是电气机械系统预测性维护和计划性检测的理想之选，最大程度地确保了系统效率和安全，将系统能耗降至最低。

	分辨率高达320 x 240像素 FLIR E系列红外图像的分辨率因红外热像仪型号而异，从160x120像素到320 x 240像素不等。像素越高，意味着提供的温度信息越多，更有助于找到问题区域。
	结构紧凑、重量轻 FLIR E系列红外热像仪仅重825g（含电池）。
	极为坚固耐用 FLIR E系列红外热像仪接受2米跌落试验，依然完好无损。其保护等级为IP54。
	高品质可见光摄像机可见光摄像机有助于更快更方便地完成观察和检测。
	缩略图库缩略图库便于获取，有助于快速查看并找到红外图像。
	± 2%精度高精度，即± 2 °C或读数的± 2%。
	液晶触摸屏 3.5”大尺寸彩色触摸屏。
	内置LED灯无论工作现场照明情况如何，内置LED灯均可保证获得高品质可见光图像。
	电池寿命长锂离子电池更换方便，寿命长达4小时，能够保证工作进程不受干扰。
	激光指示器激光指示器由操作方便的按钮激活，帮助您将红外图像中的热点或冷点与现场的实际目标联系起来。
	画中画(PiP) 利用PiP功能，容易定位感兴趣的区域。
	热叠加* 将可见光图像与红外图像合并起来，更好地开展分析。
	即时报告* 在热像仪上直接创建即时报告。可方便地将报告复制到USB。
	文字语音注释* 通过预定义列表或使用触摸屏来添加文字注释。可连接耳机，添加语音注释。
	可换式镜头可选广角和长焦镜头，以使FLIR E系列红外热像仪适用于任何场景。
	WiFi 通过Wi-Fi连接到智能手机或平板电脑，使用FLIR Tools Mobile 应用软件（Apple iOS和Android）来处理和共享结果并执行远程控制。

	* 具体功能因热像仪型号而异，详情请查看技术参数。

FLIR E系列红外热像仪各型号比较

FLIR E30	FLIR E40	FLIR E50	FLIR E60
红外图像质量：160x120像素	红外图像质量：160x120像素	红外图像质量：240x180像素	红外图像质量：320x240像素
热灵敏度：<0.1°C	热灵敏度：<0.07°C	热灵敏度：<0.05°C	热灵敏度：<0.05°C
测温范围：-20°C ~ +350°C	测温范围：-20°C ~ +650°C	测温范围：-20°C ~ +650°C	测温范围：-20°C ~ +650°C
点测温：1	点测温：3	点测温：3	点测温：3
包括最小值/最大值/平均值的1个方框的区域测温	包括最小值/最大值/平均值的3个方框的区域测温	包括最小值/最大值/平均值的3个方框的区域测温	包括最小值/最大值/平均值的3个方框的区域测温
内置200万像素摄像机	内置310万像素摄像机	内置310万像素摄像机	内置310万像素摄像机
	温差测量	温差测量	温差测量
	语音/文字注释	语音/文字注释	语音/文字注释
	MeterLink™	MeterLink™	MeterLink™
	蓝牙® / WiFi	蓝牙® / WiFi	蓝牙® / WiFi
	1-2倍连续数字变焦	1-4倍连续数字变焦	1-4倍连续数字变焦
	可见光图像上的PiP红外区域	可见光图像上的可缩放PiP红外区域	可见光图像上的可缩放PiP红外区域
	非辐射红外视频记录	非辐射红外视频记录	非辐射红外视频记录
	辐射红外视频记录	辐射红外视频记录	辐射红外视频记录
	非辐射红外视频流	非辐射红外视频流	非辐射红外视频流
		热叠加	热叠加
			即时报告

FLIR E系列技术参数

因具体的热像仪而异

	FLIR E30	FLIR E40	FLIR E50	FLIR E60
成像性能
红外分辨率	160 x 120像素	160 x 120像素	240 x 180像素	320 x 240像素
空间分辨率	2.72 mrad	2.72 mrad	1.82 mrad	1.36 mrad
热灵敏度	< 0.1 °C	< 0.07 °C	< 0.05 °C	< 0.05 °C
变焦	不适用	1-2倍连续数字变焦，包括区域缩放功能	1-4倍连续数字变焦，包括区域缩放功能	1-4倍连续数字变焦，包括区域缩放功能

图像显示
画中画	不适用	可见光图像上的红外区域	可见光图像上的可缩放红外区域	可见光图像上的可缩放红外区域
热叠加	不适用	不适用	有	有
图像模式	红外图像，可见光图像，缩略图库	红外图像，可见光图像，缩略图库	红外图像，可见光图像，热叠加，画中画，缩略图库	红外图像，可见光图像，热叠加，画中画，缩略图库

测量
对象温度范围	–20°C ~ +120°C / 0°C ~ +350°C	–20°C ~ +120 °CC / 0°C ~ +650°C	–20°C ~ +120 °C / 0°C ~ +650 °C	–20°C ~ +120°C/ 0°C ~ +650 °C

测量分析
点测温	1	3	3	3
区域测温	包括最小值/最大值/平均值的1个方框的区域测温	包括最小值/最大值/平均值的3个方框的区域测温	包括最小值/最大值/平均值的3个方框的区域测温	包括最小值/最大值/平均值的3个方框的区域测温
温差	不适用	各测量值或参考温度间的温差	各测量值或参考温度间的温差	各测量值或参考温度间的温差

报告
即时报告	不适用	不适用	不适用	有

数码相机
内置数码相机	200万像素，一个LED灯	310万像素，一个LED灯	310万像素，一个LED灯	310万像素，一个LED灯

图像注释
语音	不适用	60秒（经蓝牙®）	60秒（经蓝牙®）	60秒（经蓝牙®）
文字	不适用	从预定义列表中选择文字，或者通过触摸屏软键盘输入文字	从预定义列表中选择文字，或者通过触摸屏软键盘输入文字	从预定义列表中选择文字，或者通过触摸屏软键盘输入文字
MeterLink	不适用	可通过蓝牙连接Extech MO297湿度仪或Extech EX845钳形表	可通过蓝牙连接Extech MO297湿度仪或Extech EX845钳形表	可通过蓝牙连接Extech MO297湿度仪或Extech EX845钳形表

数据通信接口
蓝牙®，WiFi	不适用	有	有	有

视频流/记录
非辐射红外视频记录	不适用	以MPEG4格式保存到存储卡	以MPEG4格式保存到存储卡	以MPEG4格式保存到存储卡
辐射红外视频流	不适用	利用USB以全动态格式输送至PC	利用USB以全动态格式输送至PC	利用USB以全动态格式输送至PC
非辐射红外视频流	不适用	利用USB传输未压缩彩色视频	利用USB传输未压缩彩色视频	利用USB传输未压缩彩色视频

一般参数

成像性能
视场角/最短焦距	25° × 19° / 0.4 m
波长范围	7.5–13 µm
图像帧频	60 Hz
调焦	手动
焦平面阵列(FPA)	非制冷微测辐射热计

图像显示
显示屏	内置3.5“液晶触摸屏，320 x 240像素

测量
精度	±2 °C或读数的±2%

测量分析
自动冷/热检测	在区域内自动标记热或冷点测温标记
发射率校正	0.01-1.0可调或从材料表中进行选择
测量校正	反射温度、光学元件透射率以及大气透射率
等温线	检测高/低温/温度范围

设置
图像控制	调色板(极光色、灰色、铁红色、熔岩色、彩虹和高对比彩虹，图像调节（自动/手动）
设置控制	本地化单位调整、语言、日期时间格式；自动关机，显示集中度???

激光指示器
激光对准	在红外图像上显示位置

图像存储
格式	标准JPEG——包含SD存储卡上的测量数据
类型	红外/可见光图像；同时存储可见光图像和红外图像

电源
电池类型	锂离子电池（可现场更换）——工作时长为4小时
充电系统	直充、交流适配器、双座充电器或12V车载充电器
电源管理	自动关机和睡眠模式（用户可选）
交流工作	交流适配器，90-260 V AC
适配器电压	向热像仪输出12 V电源

环境参数
工作温度范围	-15 ~ +50 °C
存放温度范围	-40 ~ +70 °C
湿度	IEC 60068-2-30/24 h 95%相对湿度 +25 °C ~ +40 °C/ 循环2次
耐冲击性/抗振性	25 g (IEC 60068-2-29) / 2 g (IEC 60068-2-6)
抗跌落	2 m
封装	IP 54 (IEC 60529)

数据通信接口
接口	USB-mini、USB-A、复合视频
USB	USB-A:连接外部USB设备——USB-mini-B:与PC进行数据交换/MPEG 4数据流

物理特征
热像仪重量（含电池）	0.825 kg
热像仪尺寸（长x宽x高）	246 × 97 × 184 mm
运输尺寸	560 x 370 x 190 mm
运输重量	5.3 kg

产品标配
FLIR E30、FLIR E40、FLIR E50或FLIR E60：硬质运输箱、带镜头的红外热像仪、电池、腕带、校验证书、FLIR Tools™ PC软件CD-ROM、存储卡、镜头盖、包含多个插头的电源、入门指南（印刷版）、注意事项（印刷版）、USB线、用户文件CD-ROM、视频线、保修延期卡或登记卡
