锂离子电池过冲/强制放电测试解决方案

2025-01-05超级管理员336

1. UN38.3强制放电测试：

每个电池应在环境温度下与直流电电源（UN38.3为12V）串联在起始电流等于制造商给定的最大放电电流的条件强制放电。将适当大小负载与试验电池串联，计算放电电流，按此电流对电池进行强制放电。

2. IEC62133强制放电测试

l 将单个电池放电至电池制造商规定的下限放电电压；

l 然后，强制放电到上限充电电压的负值，强制放电试验时间为90min；

l 如果在测试期间放电电压达到上限充电电压的负值，则应在剩余测试期间减小电流来保持电压在上限充电电压的负值（如下图 Case 1）；

l 如果测试期间放电电压未达到上限充电电压的负值，则应在预定的测试时间终止试验（如下图 Case 2）；

l 验收标准：不着火，不爆炸。

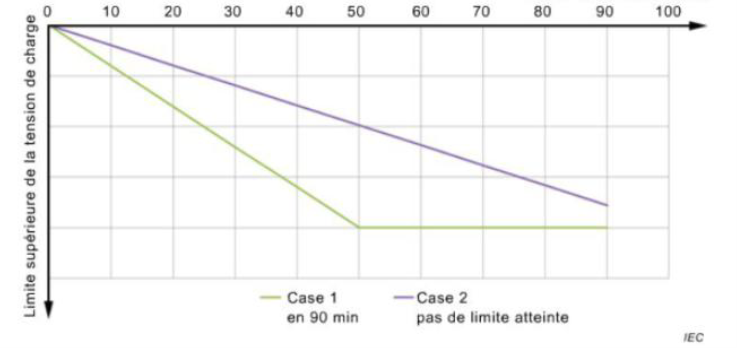

IEC62133-2:2017强制放电实验参考曲线图

3.过充测试

用测试电源给电池进行充电，串联地电子负载用于调节充电电流地大小，按设定条件进行充电。

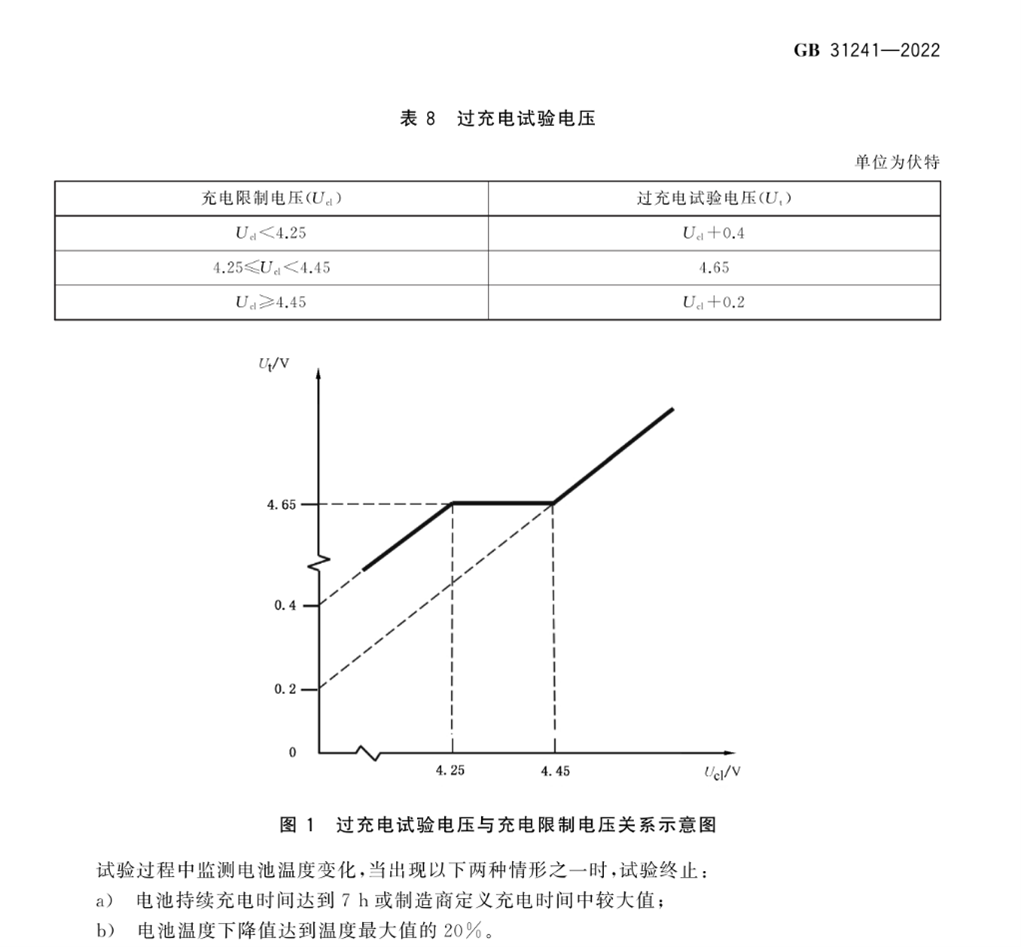

如按照 GB31241-2002 4.5.2 规定的试验方法放完电后,先用最大充电电流恒流充电至表 8的试验电压然后以该电压值恒压充电。过充电试验电压与充电限制电压关系示意图如下。

4.系统特点

l 本系统将测试标准内置于上位机软件中，用户只需输入电池参数、确认测试参数，即可开始测试；
l 上位机实时显示、记录电池测试过程中电压、电流、温度等参数。可查询和导出测试曲线和数据；
l 多种操作模式：CC/CV/CR/CP；
l 具有多种保护功能：过电流保护(OCP)，过功率保护(OPP)，过温保护(OTP)等；
l 具有防反接保护，当系统运行强制充电和强制放电程序时，系统检测电池正负极连接是否正确，如连接错误程序自动停止运行。
